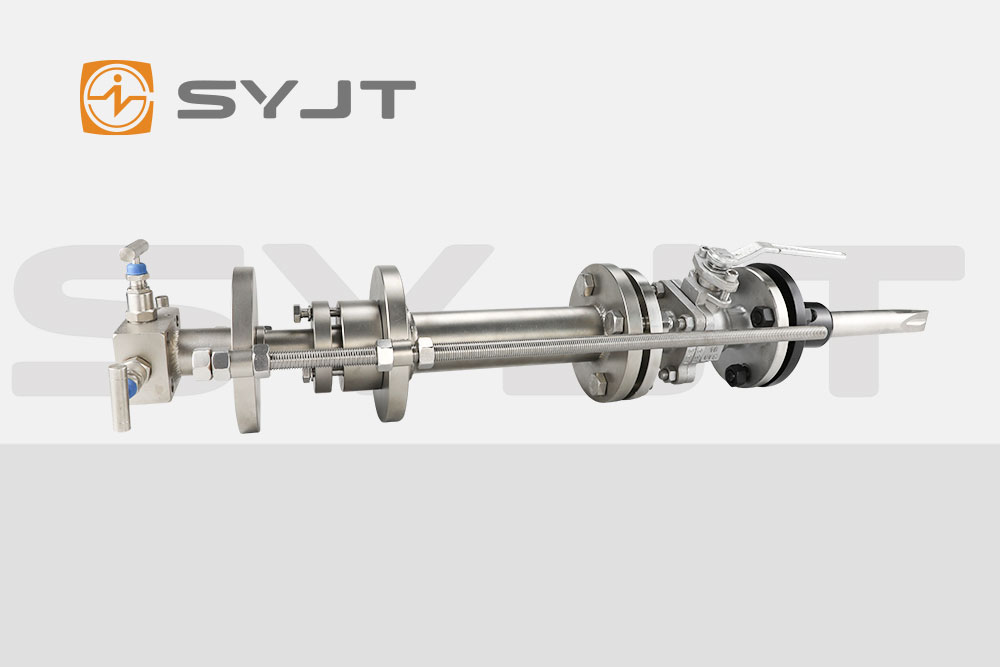

巴類流量計(如巴氏流量計)作為差壓式流量計的典型代表，其核心原理基于伯努利方程與連續性方程，通過測量流體流經節流裝置產生的差壓信號推算流量。其標定與校準的準確性直接決定了工業生產中流體計量的可靠性。本文從技術原理出發，系統解析巴類流量計從實驗室研發到生產線應用的標定與校準方法論，揭示其精度保障的技術邏輯。
一、技術原理：差壓與流量的數學映射
巴類流量計的測量基礎是流體動力學中的差壓-流量關系。當流體流經節流裝置(如孔板、噴嘴)時，局部流速增加導致靜壓降低，形成可測量的差壓信號。根據伯努利方程與連續性方程，差壓ΔP與流量Q的平方成正比：
Q=C?ε?Aρ(1?(d/D)4)2ΔP其中，C為流量系數，ε為膨脹系數，A為節流孔截面積，ρ為流體密度，d/D為節流孔直徑與管道直徑比。
關鍵參數依賴性：
流體性質：密度ρ、粘度μ直接影響雷諾數(Re=ρvD/μ)，進而影響流量系數C的穩定性。
節流裝置幾何精度：節流孔的加工誤差(如圓度、表面粗糙度)會導致C值偏離理論值。
差壓測量精度：差壓變送器的線性度、量程比及抗干擾能力決定信號采集的可靠性。
二、實驗室標定：建立數學模型的基準
實驗室標定是巴類流量計從理論到實踐的**步，其核心目標是確定流量系數C的數學模型，消除系統誤差。
1. 標定方法選擇
標準表法：將待標定流量計與高精度標準流量計(如渦輪流量計、科里奧利質量流量計)串聯，通過對比測量值確定誤差。
容積法：利用高精度標準容器(如不銹鋼罐、玻璃量器)收集流體，通過體積與時間計算實際流量，適用于液體標定。
稱重法：通過高精度電子秤測量流體質量，結合密度換算為體積流量，適用于高價值液體或貿易交接場景。
2. 關鍵技術環節
流體工況控制：維持溫度、壓力穩定，避免密度變化引入誤差。例如，氣體標定需根據理想氣體狀態方程修正密度。
差壓信號校準：使用高精度差壓變送器(如0.05級)采集信號，并通過多點標定擬合線性化曲線。
流量系數擬合：通過*小二乘法擬合C與雷諾數Re的關系曲線，建立補償模型。
3. 數學模型驗*
通過重復性測試(相同工況下多次測量)與線性度測試(全量程范圍內均勻取點)，驗*模型的穩定性。例如，若重復性誤差超過0.5%，需重新調整節流裝置或信號處理算法。
三、生產線校準：從理論模型到實際應用的轉化
生產線校準是確保巴類流量計在真實工況下性能達標的關鍵環節，其核心目標是修正安裝誤差與環境干擾。
1. 校準方法選擇
在線實流校準：在生產線中串聯標準流量計，通過實時對比調整被校流量計參數。適用于連續生產流程(如石油管道、化工反應釜)。
離線標定裝置校準：使用便攜式標定設備(如干式氣體流量校準儀)模擬工況，快速驗*流量計性能。適用于現場檢修或小批量校準。
2. 關鍵技術環節
安裝條件驗*：確保流量計前后直管段長度符合標準(如前10D后5D)，避免渦流干擾。
零點漂移修正：在無流量狀態下記錄差壓信號基線，消除傳感器零點偏移。
溫度與壓力補償：通過內置溫度傳感器與壓力變送器，實時修正流體密度變化對流量的影響。
3. 動態性能優化
響應時間測試：通過階躍信號輸入(如快速開啟閥門)，測量流量計輸出達到90%穩態值的時間，確保其滿足過程控制需求。
抗干擾能力驗*：模擬管道振動、電磁干擾等場景，測試流量計信號穩定性。例如，采用屏蔽電纜與接地設計可降低電磁干擾誤差。
四、方法論對比：實驗室與生產線的協同
維度實驗室標定生產線校準
目標建立數學模型，消除系統誤差修正安裝誤差與環境干擾
工況控制嚴格穩定(溫度、壓力、流速)接近實際工況(允許一定波動)
設備精度高精度標準裝置(如0.02級流量計)便攜式設備(如0.5級差壓變送器)
數據量全量程范圍內密集取點(≥10點)關鍵工況點取點(如3-5點)
五、技術挑戰與未來方向
多相流計量：油氣井中氣液兩相流的計量誤差可達10%以上，需開發基于多傳感器融合的補償算法。
數字化校準：利用物聯網技術實現遠程在線校準，減少停機時間。例如，通過邊緣計算實時修正流量計參數。
人工智能應用：通過機器學習訓練流量系數預測模型，替代傳統經驗公式，提升標定效率。
巴類流量計的標定與校準是理論模型與工程實踐的深度融合。實驗室標定通過高精度設備建立數學基準，生產線校準則通過動態修正確保實際應用性能。未來，隨著數字化與智能化技術的發展，流量計的標定方法將向更高精度、更低成本、更廣適用性的方向演進，為工業計量提供更可靠的技術支撐。
