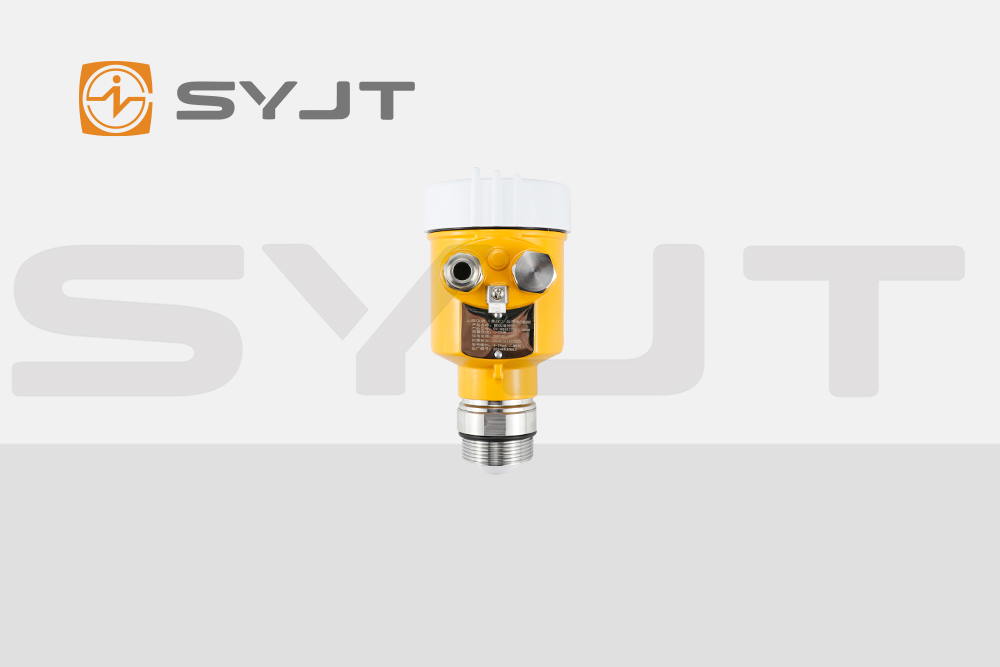

在工業過程控制*域，攪拌罐的液位測量是典型的高動態復雜場景。攪拌槳的旋轉運動引發液面劇烈波動，同時伴隨氣泡生成、泡沫堆積等物理現象，對雷達液位計的信號穩定性構成多重挑戰。上儀雷達液位計通過動態補償技術與多維度抗干擾策略的協同應用，實現了對這類復雜工況的精準測量。本文將從技術原理層面解析其核心機制。
一、動態補償技術的實現原理
1. FMCW調頻連續波的相位補償機制
上儀雷達液位計采用調頻連續波技術，通過線性調頻信號的發射與接收，建立頻率-時間映射關系。在攪拌工況下，液面波動導致回波信號相位發生周期性畸變。設備內置的數字信號處理器(DSP)通過實時分析回波信號的相位連續性，構建動態相位補償模型。該模型可自動修正因液面波動引起的相位跳變，確保測量結果的線性度。
2. 多普勒效應的主動抑制
攪拌槳旋轉產生的機械振動會引入多普勒頻移干擾。上儀設備通過雙通道接收架構，將回波信號分解為靜態液面分量與動態干擾分量。利用自適應濾波算法對動態分量進行頻譜分析，提取多普勒頻移特征參數，并通過反向相位調制實現干擾對消。此技術可使測量信號信噪比提升15dB以上。
3. 時間窗口的動態優化
針對攪拌罐內液面波動頻率范圍(通常0.5-5Hz)，上儀雷達液位計采用可變時間窗口技術。設備根據實時回波能量分布，自動調整信號采樣周期：在液面平穩期采用長窗口(200ms)提高分辨率，在波動劇烈期切換至短窗口(50ms)增強抗干擾能力。這種動態切換機制使測量響應時間縮短至傳統設備的1/3。
二、抗干擾調試的核心策略
1. 空間濾波的定向優化
上儀雷達液位計配備平面陣列天線，通過波束賦形技術實現空間選擇性接收。調試時需重點調整：
方位角控制：將主波束方向與攪拌軸向保持30°夾角，*大限度減少槳葉直接反射干擾
俯仰角優化：根據罐體高度設置*佳發射仰角，使回波能量集中于液面主反射區
旁瓣抑制：通過天線罩的特殊結構設計，將旁瓣電平壓制至-40dB以下
2. 頻譜管理的智能配置
設備支持24-80GHz頻段的動態切換，調試過程中需完成：
頻段掃描：自動檢測攪拌電機、變頻器等設備的諧波分布
避讓策略：對干擾頻段實施動態頻率跳變(DFS)，確保測量頻點始終處于潔凈頻段
帶寬壓縮：在強干擾環境下自動縮小信號帶寬，通過提高頻譜利用率增強抗干擾能力
3. 回波處理的算法升級
上儀采用的三代智能回波處理算法包含：
動態閾值調整：根據液面波動幅度實時修改回波識別門限，避免虛假回波誤判
多路徑抑制：通過時域加窗技術消除罐壁、支架等結構的二次反射
泡沫穿透優化：針對泡沫層建立介電常數梯度模型，自動修正反射系數計算參數
三、系統級調試要點
1. 安裝參數的**校準
垂直度控制：確保天線法線與液面法線夾角≤2°，避免波束偏移
盲區設定：根據攪拌槳尺寸設置近場抑制距離，通常為槳葉直徑的1.2倍
溫度補償：啟用內置PT100溫度傳感器，修正不同溫度下的電磁波傳播速度
2. 信號鏈路的完整性驗*
電纜屏蔽：采用雙絞屏蔽電纜，接地電阻≤1Ω
阻抗匹配：確保傳輸線特性阻抗與設備輸出阻抗一致(通常為50Ω)
接頭處理：使用N型射頻連接器，接觸電阻≤5mΩ
3. 參數組的動態適配
調試界面提供三級參數配置：
基礎層：設置量程、單位、阻尼時間等固定參數
中間層：調整增益、濾波帶寬、回波搜索范圍等過程參數
專家層：配置FFT點數、窗函數類型、判決門限等高級參數
四、技術演進方向
當前上儀研發團隊正聚焦兩大技術突破：
AI驅動的自適應系統：通過機器學習算法建立攪拌工況數據庫，實現參數自動優化
太赫茲波技術應用：探索300GHz以上頻段在超高粘度介質測量中的潛力
這種技術迭代路徑表明，雷達液位計正從被動適應工況向主動塑造測量環境演進。對于攪拌罐這類傳統測量難題，通過動態補償與智能抗干擾技術的深度融合，工業測量設備已具備在復雜物理場中實現高精度感知的能力。這種技術突破不僅提升了過程控制水平，更為智能制造時代的設備互聯奠定了測量基礎。
