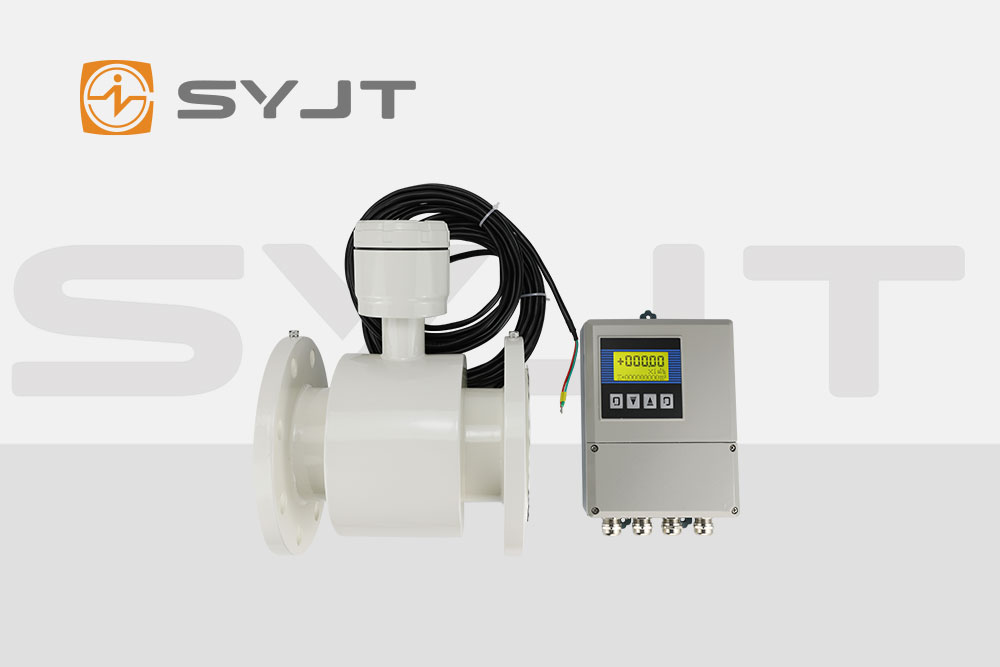

在半導體制造的精密工藝中，超凈流體(如高純度酸堿溶液、超純水)的流量精準測量是確保晶圓良率的關鍵環節。上儀電磁流量計憑借其獨特的抗腐蝕與低流出設計，成為半導體行業流體控制的核心儀表。本文從技術原理出發，解析其設計哲學中的科學邏輯。
電磁感應原理：流量測量的物理基石
電磁流量計的核心基于法拉第電磁感應定律——當導電流體在垂直于磁場的管道中流動時，會在垂直于磁場和流動方向的平面上產生感應電動勢。該電動勢的大小與流體速度、管道截面積及磁場強度成正比，通過測量電動勢即可推算流量。這一原理天然適用于半導體行業：超凈流體多為導電液體(如稀釋HF、氨水)，且無需插入式傳感器，避免了機械磨損帶來的污染風險。
抗腐蝕設計：材料科學的突破
半導體工藝中使用的超凈流體常具有強腐蝕性(如硫酸、氫氟酸)或高純度要求(如電阻率>18MΩ·cm的超純水)。上儀電磁流量計的抗腐蝕設計體現在三個維度：
電極材料革新：傳統316L不銹鋼易被腐蝕，上儀采用鉭合金、鉑銥合金或碳化鎢涂層電極，在強酸環境下形成鈍化保護層，同時保持導電性能。
襯里材料優化：管道內襯采用聚四氟乙烯(PTFE)、全氟烷氧基樹脂(PFA)或陶瓷復合涂層，這些材料不僅耐化學腐蝕，且表面光滑(粗糙度<0.3μm)，減少流體滯留和顆粒附著。
結構密封強化：通過激光焊接和真空釬焊工藝實現無縫隙連接，配合雙O型圈密封結構，防止腐蝕性介質滲透至電子元件區域。
低流出設計：流體動力學的精密平衡
在半導體超凈車間中，流體的“低流出”特性(即*小化流體在儀表內的殘留體積)直接關系到工藝污染控制。上儀流量計通過以下設計實現這一目標：
流線型流道優化：采用計算流體力學(CFD)模擬設計流道，使流體在管道內形成層流狀態，減少湍流導致的邊界層分離，從而降低流體在死角處的滯留量。
電極與襯里一體化：將電極嵌入襯里材料內部，形成“無縫隙”接觸面，消除傳統設計中因電極突出導致的流體滯留區。
快速排凈結構：在管道底部設計V型斜面或微型導流槽，配合重力作用實現流體的快速完全排出，減少殘留液體對后續工藝的交叉污染風險。
電磁兼容與信號處理：穩定性的雙重保障
半導體工廠中復雜的電磁環境對流量計的抗干擾能力提出嚴苛要求。上儀通過以下技術保障信號穩定性：
雙頻激勵技術：采用低頻(5-10Hz)和高頻(50-100Hz)雙頻激勵模式，低頻抑制電極極化噪聲，高頻穿透流體中的氣泡干擾。
數字濾波算法：內置自適應濾波器，實時識別并濾除電磁噪聲(如變頻器干擾)和流體脈動噪聲，確保信號采集的純凈度。
接地與屏蔽設計：采用全金屬外殼接地，配合屏蔽電纜和信號隔離器，阻斷外部電磁干擾路徑。
設計哲學：從“測量”到“工藝共生”
上儀電磁流量計的設計本質是“工藝共生”理念的體現——它不僅是測量工具，更是半導體工藝流體的“守護者”。抗腐蝕設計延長了儀表在強腐蝕環境中的使用壽命，降低了維護成本;低流出設計則直接減少了工藝流體的交叉污染風險，提升了晶圓制造的良率。這種設計哲學將測量儀表的功能性與工藝兼容性深度融合，成為半導體行業超凈流體控制的標桿。
上儀電磁流量計通過材料科學的突破、流體動力學的優化和信號處理技術的創新，在半導體超凈流體測量中實現了抗腐蝕與低流出的雙重設計目標。其技術解析不僅揭示了電磁流量計在極端環境下的工作原理，更展現了測量儀表如何從“被動適應工藝”轉向“主動提升工藝”的設計進化。這種設計智慧，正是半導體行業精密制造精神的微觀映照。
