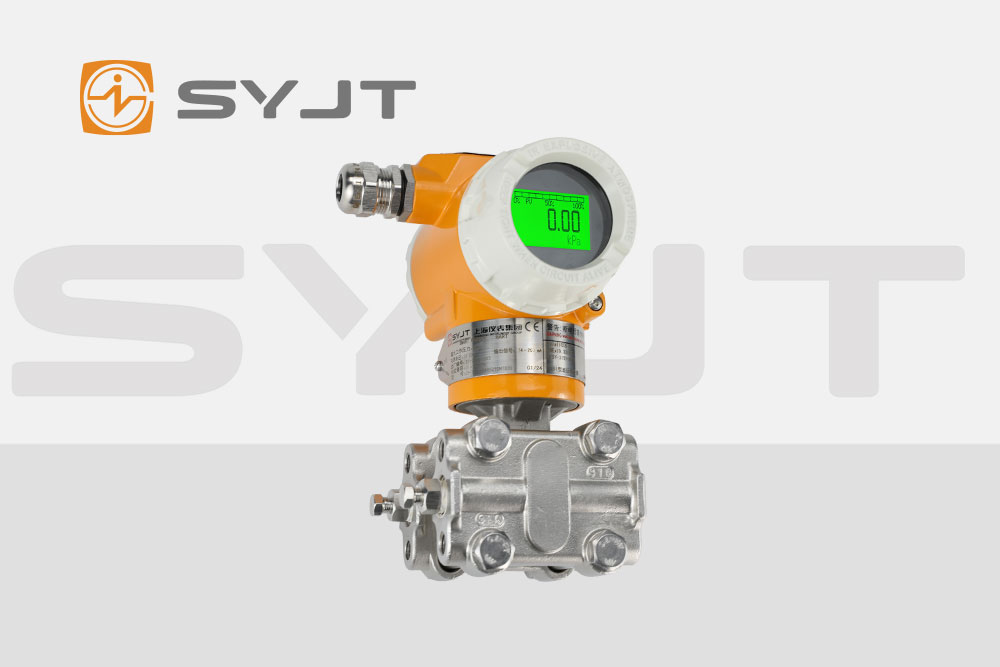

差壓變送器作為工業過程控制中的核心儀表，其與流量計算的關聯貫穿于流體力學理論、信號轉換技術及工程實踐的全鏈條。上海自動化儀表股份有限公司(上儀)生產的差壓變送器，憑借其高精度、高穩定性的技術特性，成為流量測量*域的典型代表。本文將從理論原理、信號處理機制及工程實現路徑三個維度，系統解析差壓變送器與流量計算的內在關聯。
一、理論基石：伯努利方程與差壓-流量關系
差壓變送器測量流量的核心理論源于流體力學中的伯努利方程與連續性方程。當流體通過管道中的節流裝置(如孔板、文丘里管或噴嘴)時，其流速與壓力分布發生顯著變化：
流速變化：流體在節流裝置處因流通面積縮小而加速，根據連續性方程(Q=v?A，其中Q為流量，v為流速，A為截面積)，流速與截面積成反比。
壓力分布：流速增加導致動壓升高、靜壓降低，在節流裝置前后形成壓力差(ΔP=P1?P2)。伯努利方程表明，在不可壓縮流體中，靜壓與動壓之和為常數，因此壓力差可直接反映流速變化。
差壓-流量關系：通過理論推導與實驗修正，流量Q與差壓ΔP的平方根成正比，即：
Q=C?A0?ρ2ΔP其中，C為流量系數(與節流裝置形狀、雷諾數相關)，A0為節流口面積，ρ為流體密度。此公式揭示了差壓變送器測量流量的物理本質：通過檢測壓力差間接推算流量。
二、信號轉換機制：從壓力差到電信號
差壓變送器的核心功能是將物理壓力差轉換為標準電信號(如4-20mA DC)，其轉換過程涉及多學科技術交叉：
敏感元件：上儀差壓變送器采用高精度壓阻式或電容式傳感器。當壓力差作用于隔離膜片時，膜片變形導致壓阻元件電阻變化(壓阻效應)或電容極板間距改變(電容效應)，從而將壓力差轉換為電信號。
信號調理電路：傳感器輸出的微弱電信號需經過放大、濾波、線性化處理。上儀變送器采用專用集成電路(ASIC)實現信號調理，確保輸出與差壓呈線性關系。
溫度補償與校準：流體溫度變化會影響密度ρ，進而影響流量計算精度。上儀變送器內置溫度傳感器，通過實時補償算法消除溫度干擾。此外，工廠校準環節采用高精度標準源對變送器進行全量程標定，確保輸出信號的準確性。
開方處理：由于流量與差壓的平方根成正比，變送器輸出信號需經開方運算才能直接對應流量值。上儀變送器通過數字信號處理器(DSP)實現硬件開方，或通過HART協議由上位機軟件完成開方計算。
三、工程實現路徑：從儀表選型到系統集成
差壓變送器與流量計算的工程實現需綜合考慮流體特性、測量精度及系統兼容性，其關鍵步驟如下：
節流裝置選型：根據流體類型(液體、氣體、蒸汽)、流速范圍及壓損要求選擇節流裝置。例如，文丘里管壓損小，適用于高精度測量;噴嘴適用于高速氣體流量測量。
變送器量程設定：依據節流裝置設計參數(如孔板直徑、管道內徑)及流體*大流量，計算所需差壓量程。上儀變送器支持量程自由設定，可通過手操器或上位機軟件靈活調整。
導壓管路設計：導壓管長度、內徑及坡度直接影響測量穩定性。上儀技術規范要求導壓管長度宜控制在3-50米，內徑不小于8毫米，且需保持1:10的坡度以防止氣體或液體積聚。
安裝位置優化：變送器應安裝于振動小、溫度均勻的區域，避免陽光直射或雨水侵蝕。對于蒸汽測量，需在導壓管中加裝冷凝罐，防止高溫蒸汽損壞傳感器。
系統集成與調試：變送器輸出信號需接入流量積算儀或分布式控制系統(DCS)。上儀變送器支持HART、Modbus等通信協議，可實現遠程參數配置與故障診斷。調試階段需通過標準壓力源對變送器進行零點與量程校準，并驗*流量計算精度。
四、技術演進與未來趨勢
隨著工業4.0與智能制造的發展，差壓變送器與流量計算技術正朝著智能化、網絡化方向演進：
智能診斷功能：上儀新一代變送器集成自診斷算法，可實時監測傳感器狀態、導壓管堵塞及溫度異常，并通過HART協議上傳故障代碼。
無線通信技術：部分型號支持無線HART或NB-IoT協議，減少現場布線成本，適用于偏遠或移動設備流量監測。
多參數融合測量：通過集成溫度、壓力傳感器，實現質量流量、能量流量的直接計算，簡化系統架構。
邊緣計算能力：內置微處理器的變送器可在本地完成流量積算、數據存儲及簡單控制邏輯，減輕上位機負擔。
上儀差壓變送器與流量計算的關聯，本質上是流體力學理論、傳感器技術、信號處理算法與工程實踐的深度融合。從伯努利方程的物理原理到差壓信號的精準轉換，從節流裝置的精心選型到系統集成的優化調試，每一步均體現了工業測量技術的嚴謹性與創新性。未來，隨著物聯網、人工智能等技術的滲透，差壓變送器將進一步突破傳統測量邊界，為工業過程控制提供更高效、更智能的解決方案。
