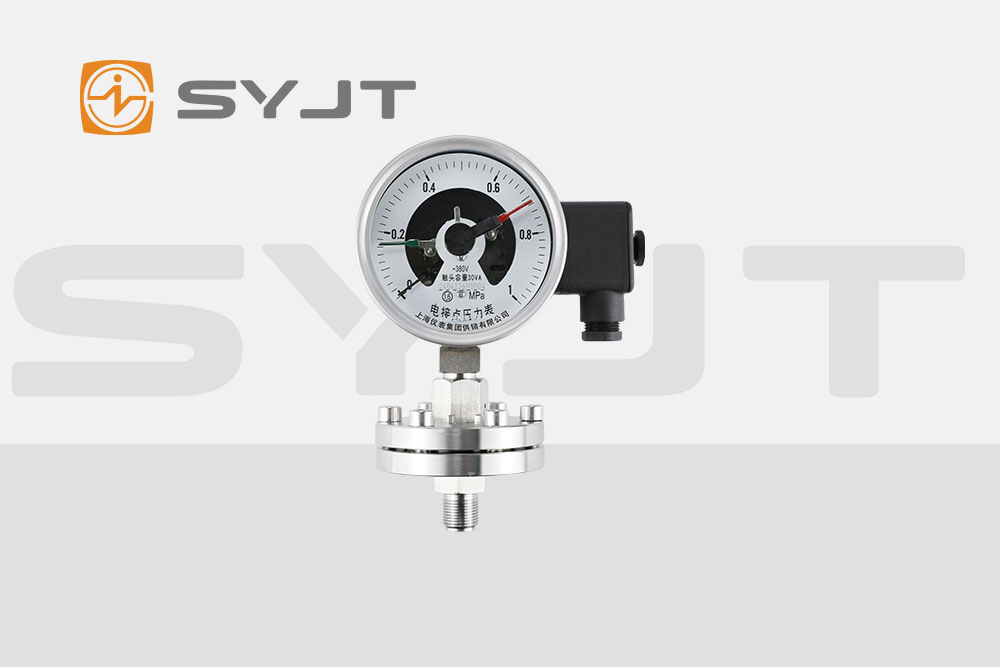

電接點壓力表作為工業自動化控制的核心儀表，通過壓力驅動彈性元件(如波登管)形變，經齒輪傳動放大后驅動指針指示壓力值，同時聯動電氣觸點實現壓力控制或超壓報警。其工作可靠性直接取決于機械精度與電氣性能的穩定性。當設備因過載使用出現示值偏差、觸點失效或機械卡滯時，需通過系統性校準與修復恢復其性能。
一、過載對電接點壓力表的影響機制
1. 彈性元件的塑性變形
波登管在過載壓力下可能產生**形變，導致其曲率半徑變化超出線性范圍。這種形變會破壞壓力-位移的對應關系，使示值出現非線性誤差，甚至引發指針滯澀或回程誤差增大。
2. 傳動機構的磨損與間隙擴大
過載沖擊會加速齒輪、連桿等傳動部件的磨損，導致嚙合間隙增大。齒輪側隙超過0.1mm時，指針會出現抖動或空回現象，直接影響讀數穩定性。
3. 觸點系統的電氣失效
過載可能引發觸點超程變形或接觸壓力不足。當觸點接觸電阻超過0.5Ω時，信號傳輸?shù)目煽啃燥@著下降，甚至出現誤動作或信號中斷。
4. 密封結構的破壞
瞬時過壓可能損傷表殼密封圈或壓力傳導毛細管，導致介質泄漏或阻尼液渾濁。密封失效會進一步引發彈性元件腐蝕或壓力傳遞滯后。
二、系統性校準技術原理
1. 機械示值校準
校準需遵循“零點-量程-線性度”的遞進原則：
零點校準：通過調整游絲張力或示值調節螺釘，使指針在無壓力狀態下對準零刻度。
量程校準：在滿量程壓力下，調節傳動比或量程螺釘，確保指針指向標稱值。
線性度優化：在量程范圍內選取多個壓力點(如25%、50%、75%)，通過改變連桿與扇形齒輪的初始夾角，消除非線性誤差。輕敲表殼后記錄示值變動，若輕敲位移超過允許誤差的50%，需檢查傳動部件間隙。
2. 電氣性能校準
設定點偏差修正：旋轉設定指針調整上下限觸點位置，使用標準壓力源逐點校驗接點動作值。直接作用式電接點通過調節“Z”型指針角度減小偏差，磁助式則需調整磁性螺絲改變吸力。
切換差控制：同一設定點的上、下切換值之差(切換差)需符合規程要求。磁助式電接點因磁吸力作用，切換差可放寬至量程的3%-5%，但需確保上下限觸點動作的同步性。
絕緣性能測試：使用兆歐表檢測接點與外殼間的絕緣電阻，正常值應大于20MΩ。若絕緣失效，需檢查接線端子是否受潮或?qū)щ婋s質污染。
3. 環境適應性補償
溫度補償：當環境溫度偏離20±5℃時，需根據溫度系數(≤0.6%/10℃)修正設定點誤差。溫度補償型游絲可自動調整彈性模量，抵消溫度對示值的影響。
振動抑制：在強振動場合，通過加裝橡膠減震墊或柔性連接管，將表體振動加速度控制在4m/s2以下，避免指針抖動或觸點誤動作。
三、過載后性能修復技術路徑
1. 彈性元件修復與更換
形變檢測：使用千分表測量波登管自由端的殘余變形量，若超過0.2mm則需更換。新元件需經退火處理以消除內應力，裝配時保*軸向垂直度誤差小于0.5°。
密封修復：更換耐油氟橡膠密封圈，并在螺紋接口涂抹專用密封脂。對于充液式壓力表，需清洗壓力傳導毛細管并重新注油，靜置48小時消泡后校驗響應速度。
2. 傳動機構精修
齒輪嚙合調整：注入鐘表油清洗齒輪箱，調整偏心軸使側隙控制在0.05-0.1mm范圍內。校驗指針與齒輪的同心度，偏差需小于φ0.5mm。
連桿銷軸更換：采用不銹鋼材質銷軸并涂抹鉬磺潤滑脂，消除銹蝕導致的空回現象。若連桿彎曲變形超過0.1mm，需整體更換傳動組件。
3. 觸點系統優化
接觸壓力調整：使用彈簧秤檢測觸點接觸壓力，正常值應大于0.5N。若壓力不足，需打磨動觸點或調整超程(0.3-0.5mm)。
觸點表面處理：對于氧化或碳化的觸點，先用金相砂紙打磨至光亮，再鍍覆5-8μm銀合金層以降低接觸電阻。磁助式電接點需確保磁鐵安裝牢固，避免震動導致吸力衰減。
4. 整機性能驗*
示值重復性測試：在量程范圍內進行正反行程校準，記錄線性誤差和變差值。*大允許誤差需符合JJG52-2013規程要求。
觸點動作試驗：通過標準壓力源逐點校驗上下限觸點動作值，確保切換差在允許范圍內。進行1000次帶載通斷試驗，觸點溫升應小于40K。
四、預防性維護策略
1. 定期校準周期
建議每6個月進行一次示值校準，每年開展全量程電氣性能測試。對于關鍵工況設備，可縮短校準周期至3個月。
2. 運行環境監控
安裝溫度傳感器和振動傳感器，實時監測表體環境參數。當溫度波動超過3℃/min或振動加速度超過4m/s2時，觸發預警并采取補償措施。
3. 備件管理規范
儲備彈性元件、電接點模塊等關鍵備件，確保維修時效性。備件需存放在干燥、無腐蝕性氣體的環境中，并定期進行性能抽檢。
電接點壓力表的校準與修復需融合機械精修、電氣調校與環境補償技術。通過系統性分析過載損傷機制，采用“檢測-修復-驗*”的閉環管理方法，可有效恢復設備性能并延長使用壽命。建立預防性維護體系，是實現工業壓力控制長期穩定運行的關鍵。
