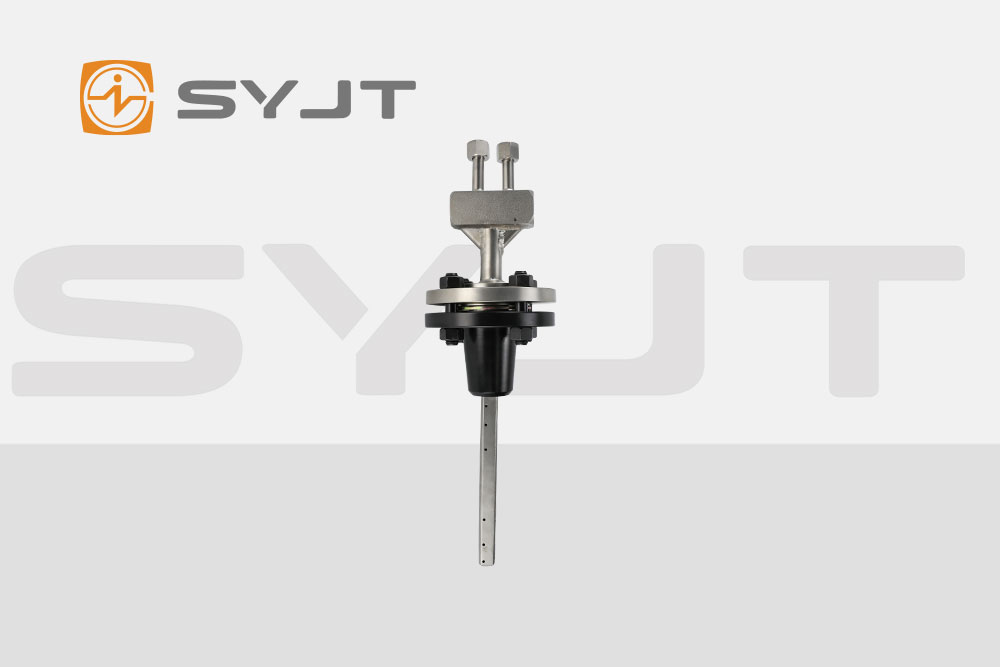

上儀巴類流量計作為差壓式流量測量儀表，廣泛應用于氣體、蒸汽及液體的流量計量。其核心部件包括擾流桿、取壓孔和差壓變送器，長期運行中易因介質中的粉塵、油污或結垢導致測量偏差。本文從技術原理出發，系統解析壓縮空氣吹掃與蒸汽吹洗的維護要點，為工業現場提供科學指導。
一、吹掃維護的技術原理
1. 差壓測量原理與污染影響
巴類流量計通過擾流桿在流體中產生差壓，差壓值與流量平方成正比。當取壓孔被介質中的固體顆粒、油污或結垢物堵塞時，差壓信號失真，導致流量計量誤差。例如，含塵氣體中的顆?？赡苷掣皆诟邏嚎缀偷蛪嚎妆砻妫淖兞黧w動力學特性;高粘度油品可能形成附著層，阻礙壓力傳遞。
2. 吹掃技術的物理作用
壓縮空氣吹掃：利用高壓氣流(通常0.3-0.7 MPa)的沖擊力和剪切力，清除取壓孔表面的松散沉積物。氣流方向需與取壓孔軸線一致，以確保污物被徹底帶出。
蒸汽吹洗：通過高溫蒸汽(110-180℃)的熱膨脹和冷凝作用，軟化并剝離高粘度油污或結垢物。蒸汽的潛熱可加速污染物分解，同時蒸汽冷凝后形成的液流可沖刷管道內壁。
二、壓縮空氣吹掃技術要點
1. 設備選型與參數控制
氣源設備：優先選用無油螺桿空壓機，避免油霧污染取壓孔。氣源壓力需穩定，波動范圍≤±5%，以確保吹掃效果一致性。
吹嘴設計：采用扁平式或扇形噴嘴，氣流擴散角控制在30°-60°，以覆蓋取壓孔周邊區域。噴嘴出口直徑應與取壓孔直徑匹配(通常為1:2-1:3)，避免氣流過度分散。
壓力調節：吹掃壓力建議為0.4-0.6 MPa，過高可能導致差壓變送器膜片損傷，過低則無法有效清除污物。壓力調節需通過精密減壓閥實現，精度等級≥0.5級。
2. 操作流程與安全規范
預處理階段：
關閉流量計前后閥門，平衡差壓變送器兩側壓力。
拆卸差壓變送器與引壓管連接，用盲板密封變送器接口，防止污物進入。
吹掃階段：
開啟壓縮空氣源，緩慢調整壓力至設定值。
將吹嘴對準取壓孔，保持5-10 cm距離，以螺旋式軌跡移動吹嘴，確保每個取壓孔被吹掃≥3次。
單次吹掃時間≤30秒，避免長時間高溫氣流導致擾流桿熱變形。
后處理階段：
關閉氣源，拆卸盲板，重新連接差壓變送器。
開啟流量計前后閥門，觀察差壓示值穩定性，確認無異常波動后投入運行。
3. 關鍵技術指標
清潔度檢測：采用激光粒子計數器檢測吹掃后取壓孔內壁，要求0.5 μm以上顆粒數≤120個/m3。
氣流均勻性：通過風速儀測量吹嘴出口風速，確保各點風速偏差≤±10%。
三、蒸汽吹洗技術要點
1. 蒸汽參數控制
溫度與壓力：飽和蒸汽溫度需≥110℃，以確保油污軟化;壓力控制在0.3-0.5 MPa，避免高壓蒸汽對流量計本體造成熱應力損傷。
流量調節：蒸汽流量需根據管道直徑計算，通常為設計流量的40%-60%，以確保足夠的沖刷力。
2. 操作流程與安全規范
預熱階段：
緩慢開啟蒸汽閥門，對流量計進行暖管，升溫速率≤50℃/h，防止熱膨脹導致密封失效。
恒溫1小時后，檢查流量計本體及引壓管無泄漏。
吹洗階段：
采用分段吹洗法，先吹掃法蘭連接處，再依次吹掃兩根測量管。
每個吹洗段持續15-20分鐘，吹洗次數≥3次，間隔20-30分鐘以冷卻管道。
后處理階段：
關閉蒸汽閥門，緩慢排放冷凝水，防止形成負壓。
用壓縮空氣吹干管道內壁，避免殘留水分導致二次腐蝕。
3. 關鍵技術指標
吹洗效果驗*：
目視檢查取壓孔內壁，無油污、結垢物殘留。
差壓變送器零點漂移≤±0.1% FS，量程漂移≤±0.5% FS。
安全防護：
吹洗現場設置警示標識，操作人員需佩戴防燙手套、護目鏡及防噪聲耳塞。
蒸汽排放口需安裝消音器，噪聲值≤85 dB(A)。
四、維護策略優化建議
預防性維護：根據介質特性制定吹掃周期，含塵氣體環境建議每3個月吹掃1次，高粘度油品環境每6個月蒸汽吹洗1次。
在線監測：在差壓變送器輸出端加裝信號分析模塊，實時監測差壓波動頻率，當波動幅度超過設定閾值時觸發吹掃預警。
材料升級：針對腐蝕性介質，選用哈氏合金C-276或鈦合金制造擾流桿和取壓孔，延長設備使用壽命。
結語
壓縮空氣吹掃與蒸汽吹洗是保障巴類流量計測量精度的關鍵技術。通過科學控制吹掃參數、規范操作流程及嚴格驗*維護效果，可有效延長設備使用壽命，降低工業計量誤差。未來，隨著智能吹掃裝置的研發(如自動壓力調節、粒子計數反饋控制)，巴類流量計的維護將向高效化、精準化方向進一步發展。
