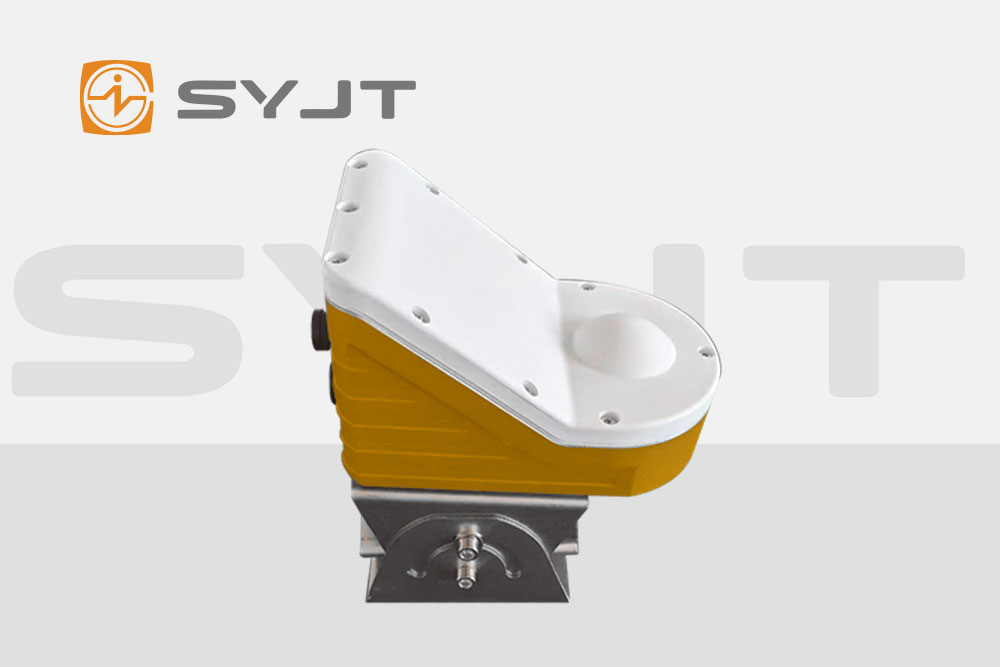

雷達流量計作為現代工業與水利工程中的核心測量設備，其全生命周期管理直接關系到測量精度、系統穩定性及經濟效益。本文從技術原理出發，系統闡述上海自動化儀表股份有限公司(上儀)雷達流量計從采購選型、安裝調試、運行維護到報廢更新的全流程技術要點，為行業用戶提供科學管理指南。
一、技術原理：多普勒效應與速度-面積法的融合
雷達流量計的核心測量原理基于多普勒效應與速度-面積法的協同作用。設備通過發射特定頻率的電磁波(通常為微波頻段)，當波束遇到流體中的顆粒、氣泡或液面時發生反射，反射波頻率因流體運動產生頻移(多普勒頻移)。根據公式：
fd=λ2vcosθ其中 fd 為頻移量，v 為流體流速，θ 為波束與流速方向的夾角，λ 為電磁波波長。通過**測量頻移量，可反推出流體表面流速。
為計算流量，需結合斷面面積參數。設備通過水位傳感器獲取液位高度，結合預設的河道或管道斷面形狀(如矩形、圓形、梯形等)，利用積分法計算斷面面積 A，*終流量 Q 由公式：
Q=v×A得出。此方法實現了非接觸式測量，避免了傳統機械式流量計因介質腐蝕、磨損導致的精度下降問題。
二、采購選型：精度、環境與成本的平衡
1. 測量精度需求
根據應用場景確定精度等級。例如，水利工程中的水資源調配需±0.5%甚至更高精度，而工業過程控制可接受±1%精度。需注意精度指標需在標稱流速范圍(如0.1-10m/s)和水位高度(如0.5-20m)內驗*。
2. 介質特性適配
腐蝕性介質：選擇聚四氟乙烯(PTFE)或哈氏合金天線罩，防止化學腐蝕。
高粘度流體：優先采用脈沖式雷達波，增強穿透力，避免信號衰減。
含固體顆粒介質：選用抗堵塞天線設計，如喇叭口式或?qū)Рü芙Y(jié)構。
3. 環境適應性
溫度范圍：工業級設備需支持-40℃至+85℃寬溫工作，確保極端環境穩定性。
防護等級：IP68防護標準可應對水下浸泡，IP65適用于露天環境。
電磁兼容性：通過IEC 61000-4-3標準測試，抵抗強電磁干擾(如高壓輸電線路附近)。
4. 成本效益分析
平衡初始采購成本與長期維護成本。例如，高端型號雖價格較高，但具備自診斷功能，可減少停機損失;中低端型號適合預算有限且精度要求適中的場景。
三、安裝調試：從物理部署到參數優化
1. 安裝位置選擇
河道測量：安裝于河岸一側，波束與水流方向夾角≤15°，避免渦流干擾。
管道測量：垂直安裝于管道頂部，確保滿管流狀態;水平安裝時需保持上游直管段≥10D(D為管徑)，下游≥5D。
2. 機械安裝規范
支架固定：采用不銹鋼材質，通過化學錨栓或膨脹螺栓牢固固定，水平度誤差≤0.5°。
天線對準：利用激光定位儀調整波束方向，確保反射面與波束垂直，減少信號損失。
3. 電氣連接與防護
電源要求：提供24V DC穩壓電源，波動范圍≤±5%，避免電壓突變損壞電路。
信號傳輸：采用4-20mA或RS485接口，屏蔽雙絞線長度≤1000m，防止信號衰減。
防雷設計：安裝浪涌保護器(SPD)，接地電阻≤4Ω，抵御雷擊過電壓。
4. 參數校準與優化
零點校準：在靜止流體中消除電子噪聲干擾，確保頻移量歸零。
量程校準：通過標準流量計(如電磁流量計)比對，調整增益系數，使測量值與參考值誤差≤±0.2%。
動態補償：針對溫度變化(如每10℃頻移量漂移0.1%)，內置溫度傳感器自動修正參數。
四、運行維護：預防性策略與智能診斷
1. 日常巡檢
外觀檢查：確認天線罩無裂紋、積水，連接線纜無松動或破損。
數據監控：通過HMI或SCADA系統實時查看流速、流量趨勢，異常波動(如±10%閾值)觸發報警。
2. 定期維護
清潔保養：每季度用軟布擦拭天線罩，避免灰塵積累導致信號衰減;沿海地區需每月清潔鹽霧沉積。
功能測試：每半年進行一次模擬流量測試，驗*測量精度與響應時間。
部件更換：根據MTBF(平均無故障時間)預測，提前更換易損件(如密封圈、濾波電容)。
3. 智能診斷技術
自檢功能：設備啟動時自動檢測電源、存儲器、通信模塊狀態，故障代碼通過LED顯示。
遠程診斷：通過Modbus TCP或MQTT協議上傳運行日志，專家系統分析歷史數據，預測潛在故障(如頻移量持續下降可能預示天線老化)。
五、報廢更新：技術迭代與環保合規
1. 報廢標準
性能衰減：連續3次校準誤差超過標稱精度的2倍，且無法通過調整參數修復。
部件失效：核心電路板(如FPGA芯片)停產，無法獲取替換件。
安全風險：外殼防護等級下降至IP65以下，存在進水或觸電隱患。
2. 更新策略
技術升級：從脈沖式雷達升級至FMCW(調頻連續波)雷達，提升分辨率與抗干擾能力。
功能擴展：集成溫度、壓力傳感器，實現多參數測量，滿足智慧水務需求。
環保處理：委托專業機構回收含重金屬部件(如天線罩中的鉛玻璃)，避免二次污染。
上儀雷達流量計的全生命周期管理需以技術原理為基石，貫穿采購選型、安裝調試、運行維護至報廢更新的每一環節。通過科學選型、規范安裝、智能維護與及時更新，可*大化設備價值，為工業自動化與水利工程提供精準、可靠的流量數據支持。未來，隨著AI算法與物聯網技術的融合，雷達流量計的管理將向預測性維護與自主優化方向演進，進一步推動行業技術進步。
