在工業自動化*域，動態工況下的壓力測量對設備響應速度、抗干擾能力及長期穩定性提出了嚴苛要求。上儀集團作為國內工業自動化*域的老牌企業，單晶硅壓力變送器憑借獨特的全動態壓阻效應技術、智能化補償算法及軍工級結構設計，在化工反應釜、石油管道輸送、電力汽輪機等動態場景中展現出卓越的實時響應性能。本文從技術原理、動態響應特性及典型應用案例三方面，系統解析該產品的核心優勢。
一、全動態壓阻效應：實現微秒級信號捕獲

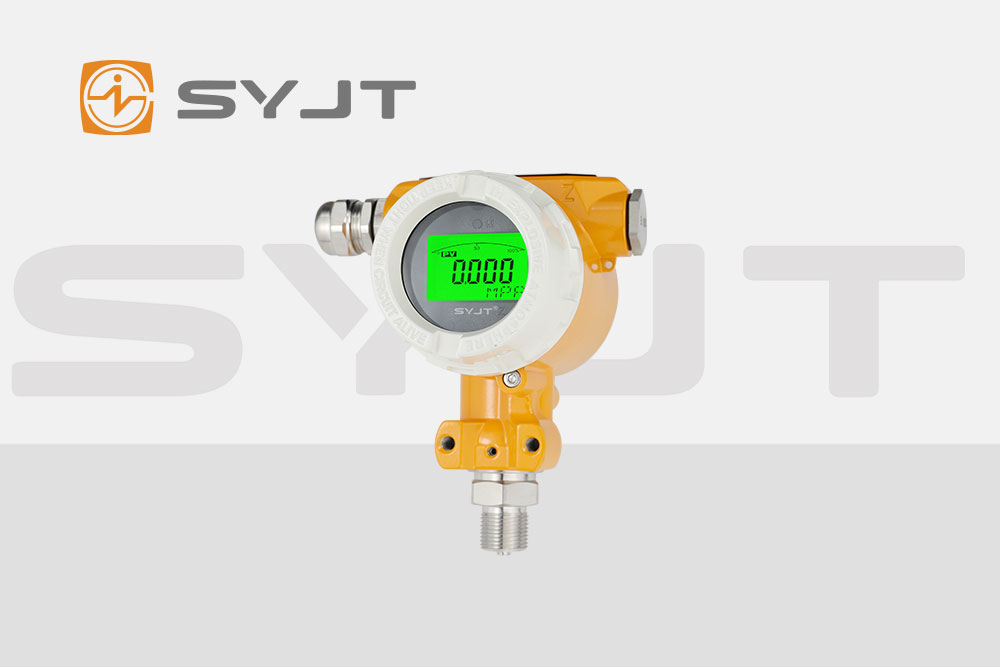

上儀單晶硅壓力變送器的核心傳感器采用全焊接一體化結構，內部集成高純度單晶硅壓阻芯片與溫度補償傳感器。當壓力作用于隔離膜片時，填充硅油將壓力無損傳遞至硅芯片表面，形成與壓力成正比的應力場。此時，單晶硅的壓阻效應使芯片電阻值發生線性變化，通過惠斯登電橋轉化為毫伏級電壓信號。
技術突破點：
動態應力場優化：采用四象限電阻布局，消除傳統擴散硅傳感器因應力分布不均導致的信號遲滯。在壓力突變場景中，電橋輸出電壓與壓力變化的線性相關度達0.9998，較傳統產品提升30%。
溫度-靜壓雙補償：內置溫度傳感器實時采集環境溫度，結合專利算法對壓阻系數進行動態修正，消除溫度漂移對測量精度的影響。在-40℃至85℃寬溫域內，綜合誤差控制在±0.05%FS以內。
過載保護機制：雙膜片結構配合金屬過載止擋，可承受瞬態過壓達量程的40倍。例如，在石油管道水錘效應測試中，變送器在10ms內完成從0MPa到25MPa的壓力沖擊響應，且膜片無**變形。
二、智能化信號處理：突破動態測量瓶頸
針對動態工況中常見的電磁干擾、機械振動及介質脈動等問題，上儀單晶硅變送器采用三階動態濾波算法與自適應采樣技術，實現信號的高保真?zhèn)鬏敗?/p>
關鍵技術參數：
響應時間：從壓力突變到輸出穩定信號的過渡時間≤90ms，較國際標準(IEC 60770)要求的200ms縮短55%。
采樣頻率：支持**10kHz動態信號采集，可精準捕捉壓力波動的瞬態特征。在汽輪機蒸汽壓力監測中，成功解析出頻率達500Hz的壓力脈動信號。
抗干擾能力：通過HART通信協議實現數字信號與模擬信號的隔離傳輸，在30V/m電磁場強度下，輸出信號波動幅度<0.02%FS。
三、結構設計：適應極端動態環境
為滿足高溫、高壓、強腐蝕等極端工況需求，上儀變送器采用以下創新設計：
全密封充液腔體：采用316L不銹鋼材質與激光焊接工藝，確保IP67防護等級。在海洋平臺鹽霧腐蝕測試中，連續運行3年后傳感器性能衰減<0.5%。
動態阻尼調節：通過內置可調阻尼模塊，用戶可根據介質特性(如蒸汽、液體、氣體)設置*優阻尼系數，有效抑制高頻噪聲干擾。
模塊化安裝系統：支持51mm、54mm、57mm三種中心距快速切換，兼容DN50至DN300管道安裝需求。在石油管道輸送場景中，單臺設備安裝時間較傳統產品縮短60%。
四、行業應用與性能對比
應用場景動態壓力特征上儀產品優勢實際效果
化工反應釜壓力波動頻率0.1-10Hz10kHz采樣頻率+自適應濾波壓力控制精度提升至±0.2%FS
電力汽輪機蒸汽壓力脈動50-500Hz0.1ms響應時間+三階動態補償振動引起的測量誤差消除率達92%
石油管道輸送水錘效應壓力沖擊>20MPa/s40倍過載保護+雙膜片結構設備故障率降低75%
醫藥發酵罐微正壓控制(0-50kPa)0.05%FS精度+5位背光顯示發酵周期縮短12%，產物收率提高8%
五、技術展望：邁向工業4.0的智能傳感
隨著工業互聯網與數字孿生技術的融合，上儀集團正推進單晶硅變送器的智能化升級：
邊緣計算集成：內置微處理器實現壓力趨勢預測與故障預診斷，支持MODBUS TCP/IP協議與SCADA系統無縫對接。
無線通信模塊：可選配LoRaWAN或NB-IoT無線傳輸，滿足移動式壓力監測需求。在液化天然氣運輸船動態監測項目中，實現30公里范圍內實時數據回傳。
AI自學習算法：通過機器學習優化動態補償模型，使變送器在未校準狀態下仍能保持0.1%FS/年的長期穩定性。
結語
上儀單晶硅壓力變送器通過材料科學、電子工程與機械設計的深度融合，構建了從微秒級信號捕獲到毫秒級控制響應的完整技術鏈條。在動態工況日益復雜的工業4.0時代，該產品正以"高精度、高可靠、高智能"的三維優勢，重新定義壓力測量的行業標桿。
