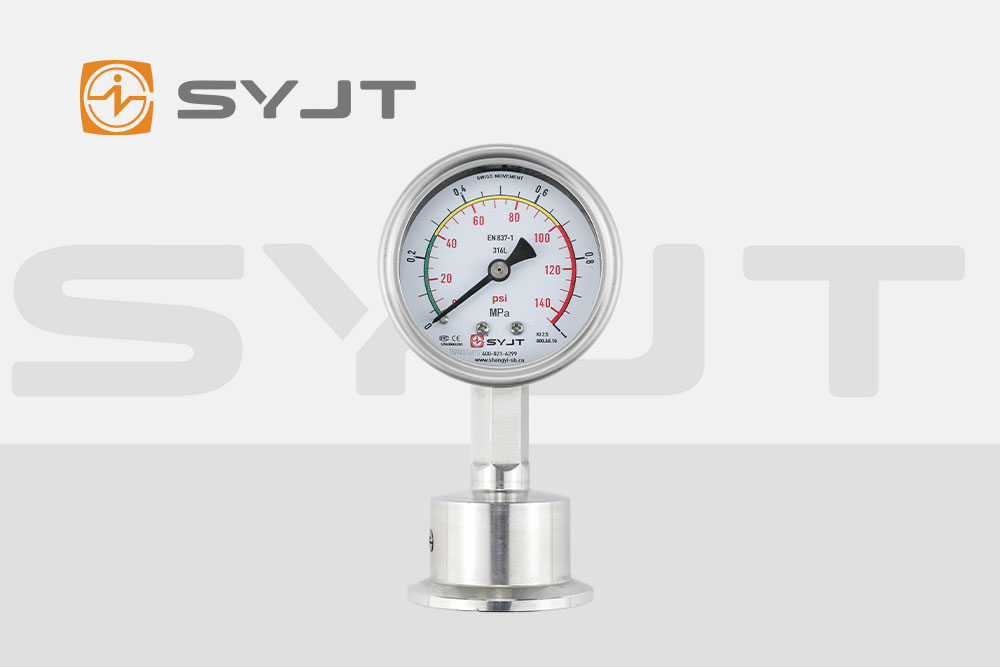

在工業生產與設備運行監測中，上儀壓力表作為測量壓力的關鍵儀表，其測量準確性直接關系到系統的安全穩定運行和生產工藝的精準控制。然而，在實際安裝過程中，由于安裝人員對安裝規范缺乏深入了解或操作疏忽，常常會出現一些安裝誤區，其中傾斜安裝壓力表導致測量誤差的問題較為普遍且影響顯著。本文將詳細闡述上儀壓力表傾斜安裝引發測量誤差的原理、具體影響以及正確的安裝方法，以期為相關從業人員提供有益的參考。
傾斜安裝導致測量誤差的原理
上儀壓力表通常采用彈簧管式壓力測量原理。彈簧管在壓力作用下產生彈性變形，通過傳動機構帶動指針轉動，從而在刻度盤上顯示出壓力值。當壓力表處于正常垂直安裝狀態時，彈簧管的變形以及傳動機構的運動都是在設計所規定的理想狀態下進行的，能夠準確地反映被測壓力的大小。
然而，當壓力表傾斜安裝時，情況就發生了變化。由于重力的作用，彈簧管內的傳壓介質(如液體或氣體)在管內的分布會變得不均勻。在傾斜狀態下，傳壓介質會因重力影響而向低的一側聚集，導致彈簧管受力狀態改變。這種不均勻的受力使得彈簧管的彈性變形不能準確對應實際壓力，傳動機構所傳遞的運動也相應出現偏差，*終使得指針指示的壓力值與實際壓力值產生誤差。
傾斜安裝對測量誤差的具體影響
誤差大小與傾斜角度的關系
傾斜安裝導致的測量誤差大小與壓力表的傾斜角度密切相關。一般來說，傾斜角度越大，測量誤差就越明顯。研究表明，當壓力表傾斜角度達到 30°時，測量誤差可能會超過允許誤差范圍的數倍。例如，一款精度等級為 1.6 級的上儀壓力表，其允許誤差為量程的±1.6%，但在傾斜 30°安裝的情況下，誤差可能會達到±5%甚至更大，這將嚴重影響對系統壓力的準確判斷。
對不同量程壓力表的影響差異
不同量程的壓力表在傾斜安裝時，受到的影響程度也有所不同。對于小量程壓力表，由于彈簧管的彈性變形相對較小，傾斜安裝引起的傳壓介質分布不均勻?qū)ζ渥冃蔚挠绊懜鼮轱@著，因此測量誤差往往更大。而對于大量程壓力表，雖然彈簧管變形量較大，但由于其結構強度和設計余量相對較大，傾斜安裝帶來的誤差在***上可能較大，但相對量程的比例可能相對較小。不過，無論量程大小，傾斜安裝都會破壞壓力表的正常測量條件，導致測量結果不準確。
對動態壓力測量的影響
在測量動態壓力時，傾斜安裝的危害更為突出。動態壓力是指壓力隨時間快速變化的壓力，如泵的出口壓力、管道中的水錘壓力等。在動態壓力測量過程中，彈簧管需要快速響應壓力的變化并準確傳遞變形信號。傾斜安裝使得彈簧管在動態變化過程中受到額外的干擾，傳壓介質的流動和分布更加復雜，導致壓力表的指針擺動異常，無法真實反映壓力的動態變化情況，甚至可能引發誤判斷，給系統的安全運行帶來嚴重隱患。
正確安裝上儀壓力表的方法
安裝位置選擇
應選擇便于觀察和操作的位置安裝壓力表，同時要避免安裝在高溫、潮濕、腐蝕性強以及有強烈振動的地方。高溫環境可能會影響壓力表內傳壓介質的性能和彈簧管的彈性，導致測量誤差;潮濕和腐蝕性環境會加速壓力表零部件的銹蝕，縮短其使用壽命;強烈振動則會使壓力表的指針擺動不穩，影響讀數的準確性，甚至損壞壓力表內部機構。
垂直安裝要求
上儀壓力表原則上應垂直安裝，即壓力表的中心線與水平面垂直。這樣可以確保彈簧管內的傳壓介質均勻分布，使彈簧管在壓力作用下能夠正常彈性變形，傳動機構準確傳遞運動，從而保*測量結果的準確性。對于一些特殊情況，確實無法垂直安裝時，傾斜角度應盡量控制在很小的范圍內，一般不超過 5°，以減少測量誤差。
安裝固定與密封
在安裝壓力表時，要確保其固定牢固，避免因松動而產生振動或位移。同時，要注意保*安裝接口處的密封良好，防止泄漏。泄漏不僅會導致被測壓力失真，還可能使傳壓介質進入壓力表內部，損壞儀表零部件。通常采用合適的密封墊片或密封膠進行密封處理，確保連接緊密可靠。
安裝前的檢查與校準
在安裝壓力表之前，應對其進行仔細檢查，查看外觀是否有損壞、指針是否靈活、刻度是否清晰等。同時，要對壓力表進行校準，確保其精度符合要求。校準可以在專業的計量機構進行，也可以使用經過檢定合格的標準壓力源在現場進行簡單校準。只有經過檢查和校準合格的壓力表才能安裝使用，以保*測量數據的準確性。
結論
上儀壓力表的傾斜安裝是導致測量誤差的一個常見且容易被忽視的誤區。安裝人員必須充分認識到傾斜安裝對測量結果的嚴重影響，嚴格遵循正確的安裝方法，確保壓力表垂直安裝或盡量減小傾斜角度。通過合理選擇安裝位置、正確固定與密封以及安裝前的檢查校準等措施，可以有效避免因傾斜安裝帶來的測量誤差，保*上儀壓力表能夠準確、可靠地測量壓力，為工業生產和設備運行提供有力的數據支持，保障系統的安全穩定運行。同時，相關企業也應加強對安裝人員的培訓和管理，提高他們的專業素質和安裝技能，從源頭上杜絕因安裝不當導致的測量誤差問題。
