在石化、電力等流程工業中，差壓變送器的可靠性直接關系生產安全與效率。上海儀表集團(上儀)的系列差壓變送器雖以高穩定性著稱，但極端工況下的故障仍難以避免。本文基于千例維修數據，系統解析六大典型故障的快速定位與修復方案。

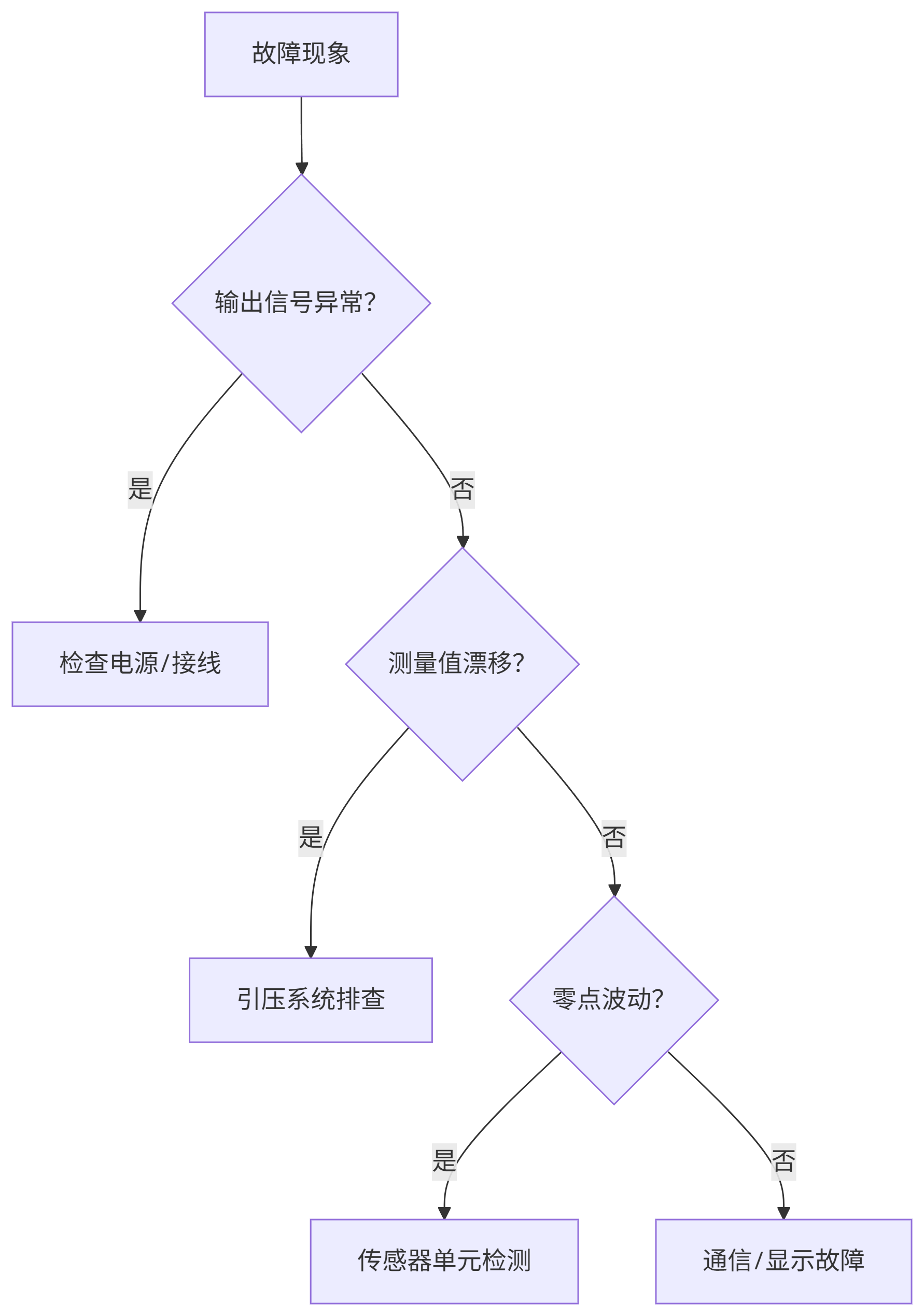

一、故障診斷總流程圖：5分鐘定位問題根源
二、六大核心故障的精準診斷與維修
1. 輸出信號鎖定(4mA/20mA)—— 電氣回路故障
診斷步驟：
萬用表測量端子電壓：<12VDC預示電源故障
斷開接線測回路阻抗：正常值250-750Ω，>1kΩ提示開路
HART手操器(如475)讀取設備狀態字：Error 132指示膜片過載
維修方案：
電源異常：檢查安全柵輸出(Ex i系統)或配電柜保險
回路開路：更換斷點電纜(屏蔽雙絞線阻值≤22Ω/100m)
電子單元死機：斷電30秒重啟，無效則更換主板
2. 測量值漂移/跳變 —— 引壓系統堵塞/泄漏
特征比對：
故障類型漂移方向現場驗*方法
正壓側堵示值緩慢下降關閉根部閥，開排污閥無介質流出
負壓側漏示值突然升高肥皂水檢測法蘭接口氣泡
汽化周期性跳變手觸毛細管溫度異常
處理流程：
堵塞：用液壓沖堵槍(0-40MPa)沖洗引壓管，重油介質需蒸汽伴熱
泄漏：按扭矩序列緊固法蘭(M20螺栓分三步至120N·m)
汽化：毛細管改充高溫硅油(適用溫度拓展至400℃)
3. 零點漂移(>量程0.1%)—— 傳感器失效

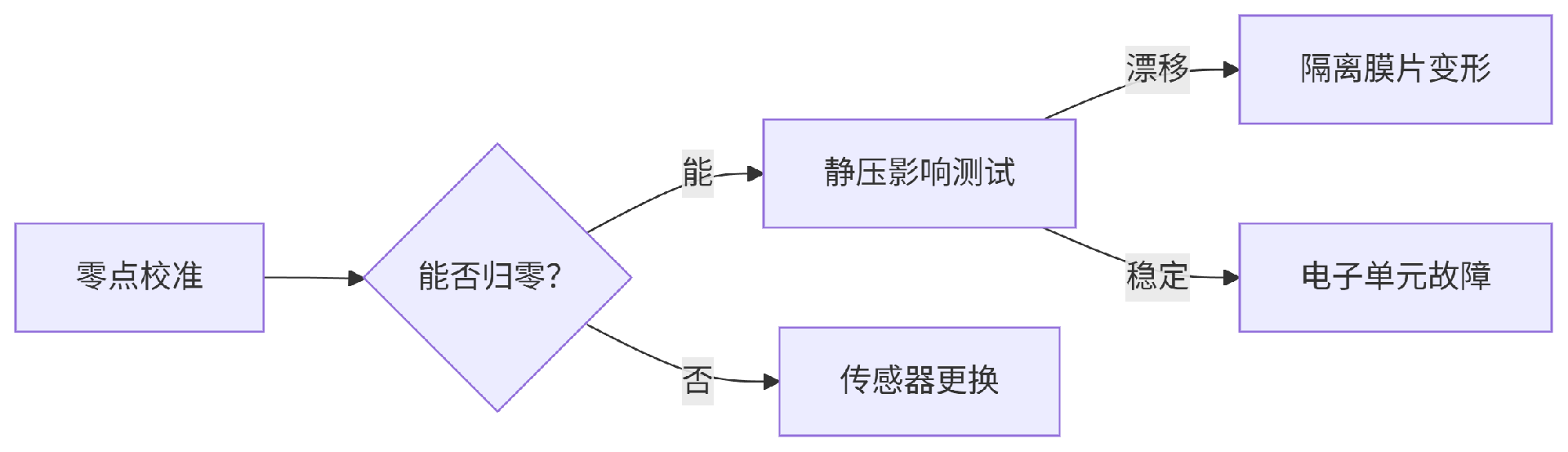

三階診斷法：
關鍵操作：
靜壓測試：加壓至量程50%，零點偏移應<0.05%FS
膜片檢測：拆下傳感器用內窺鏡觀察波紋，褶皺>0.1mm需更換
4. 量程線性度劣化 —— 過程介質腐蝕
腐蝕圖譜比對：
介質腐蝕特征推薦膜片材質
濕氯氣點蝕+晶間腐蝕鉭膜片
氫氟酸均勻減薄蒙乃爾合金
高溫硫硫化氫應力開裂哈氏C-276
預防措施：
氯堿工況啟用雙膜片+氟油填充結構(STD961-FKM型)
每年停機期進行膜片厚度超聲檢測，安全閾值≥0.05mm
5. HART通信中斷 —— 系統兼容性故障
分層排查：
層級檢測點工具解決方案
物理層回路阻抗/噪聲示波器增加HART濾波器
設備層DD文件版本AMS Suite更新EDD至V2.4+
控制系統層DCS卡件組態系統診斷日志修改AI卡加載電阻為250Ω
上儀專用方案：
使用通信適配器，兼容艾默生/西門子等DCS系統
6. 防爆結構失效 —— 維護操作不當
隔爆面修復標準：
損傷類型修復工藝驗收標準
劃痕(深≤0.05mm)金相砂紙打磨Ra≤3.2μm
銹蝕(面積>30%)車床重修隔爆面平面度≤0.02mm
螺紋損傷鑲不銹鋼襯套嚙合長度≥1.3倍螺栓直徑
安全警示：
Ex dⅡCT6設備維修后必須通過1.5倍設計壓力水壓試驗(維持10秒無滲漏)
三、預防性維護黃金規程
1. 季度維護清單
電氣檢查：端子扭矩復核(1.2-1.5N·m)，接地電阻<1Ω
機械檢查：法蘭螺栓預緊力衰減檢測(扭矩扳手偏差≤5%)
性能測試：零點/量程校準(標準器精度≥0.025級)
2. 年度深度維護
傳感器標定：在全量程10%/50%/90%三點進行線性修正
填充液更換：硅油使用5年或粘度變化>15%時必須更換
防爆認*更新：隔爆面修復后重新簽發防爆合格*
四、智能診斷技術前沿應用
1. 基于深度學習的預測維護
訓練數據：10,000組故障波形(采樣率10kHz)
預警模型：膜片微形變→特征頻率偏移>5%時觸發工單
現場驗*：某煉廠應用后故障停機減少62%
2. AR遠程協作維修

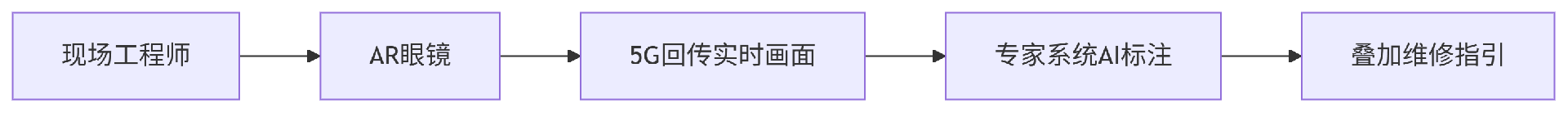

技術架構：
效率提升：復雜故障處理時間縮短70%
結語：從被動維修到健康管理
上儀差壓變送器的故障處置，本質是測量鏈路的系統性驗*——從引壓管到DCS通道的全路徑診斷。掌握三大核心能力：
機理分析：理解ΔP=ρgh的物理本質，識別介質物性影響
防爆安全：嚴守GB3836規范，隔爆面維修精度決定生死
智能預見：利用HART/FF診斷數據構建預測模型
儀表維護的**境界，不是修復故障而是讓其永不發生。 通過本文的故障樹與預防體系，可將MTBF(平均無故障時間)從常規的5年提升至8年以上，實現從“救火隊員”到“設備醫生”的跨越。
