在工業自動化*域，液位測量是保障生產安全與效率的核心環節。然而，化工、食品、能源等行業的復雜工況——如強腐蝕性介質、高溫高壓環境、液體泡沫或氣泡干擾、電磁噪聲等——對液位計的可靠性提出了嚴苛挑戰。上儀音叉液位計憑借其獨特的抗干擾設計，在復雜場景中展現出卓越的適應性，其技術原理與工程實踐為行業提供了關鍵解決方案。
一、物理層抗干擾：從振動特性到材料創新

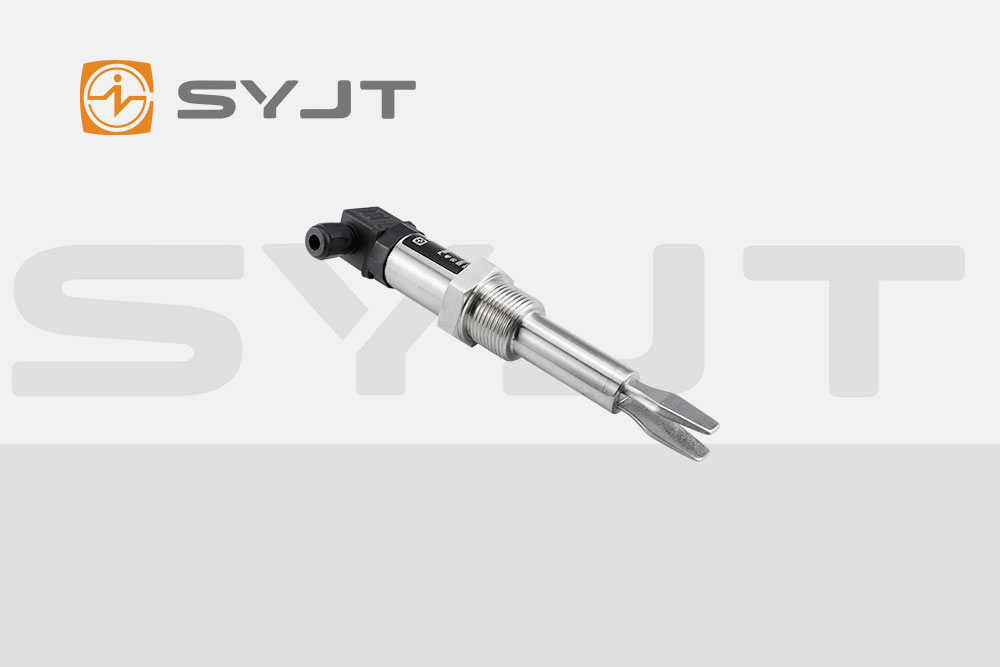

音叉液位計的核心原理基于共振頻率變化檢測：當音叉接觸液體時，介質密度與粘度改變其振動阻尼，觸發電子模塊輸出開關信號。這一過程天然具備抗干擾優勢，而上儀通過三項技術突破進一步強化其物理穩定性：
高頻振動與低阻尼設計
上儀音叉采用1200Hz高頻振動(行業典型值)，遠高于液體湍流或氣泡破裂產生的低頻干擾(通常<200Hz)，從頻域上實現信號分離。例如，在處理含氣泡的啤酒發酵罐液位時，高頻振動可忽略氣泡破裂的瞬態沖擊，僅響應液體密度的持續變化。
耐腐蝕材料與表面處理
針對強酸堿工況，上儀提供ECTFE、PFA涂層音叉，其表面光潔度Ra<0.5μm，可有效防止化學物質附著導致的頻率漂移。氯堿工廠的鹽酸儲罐中，涂層音叉連續運行未出現腐蝕性結垢，而未涂層產品需每月清理一次。
溫度補償結構
高溫環境會改變音叉材料的彈性模量，引發頻率誤差。上儀通過在音叉與外殼間嵌入隔熱陶瓷層，形成溫度梯度緩沖帶，使音叉核心區溫度波動降低80%。煉油廠350℃高溫油罐中，該設計將液位顯示誤差從±5%壓縮至±0.5%。
二、信號層抗干擾：智能算法與電路優化
物理防護之外，上儀通過電子系統設計構建第二道防線：
動態閾值自適應算法
傳統音叉液位計采用固定頻率閾值，易受液體粘度變化干擾。上儀引入機器學習模型，實時分析歷史振動數據，動態調整觸發閾值。在粘稠的瀝青儲罐中，算法可區分“粘度波動”與“真實液位變化”，將誤報警率降低。
電磁屏蔽與濾波電路
針對變頻器、電機等設備產生的電磁噪聲，上儀采用雙層屏蔽結構：外層為鍍鋅鋼板，內層為銅箔，配合低通濾波器，可抑制10kHz-1MHz頻段的干擾。汽車涂裝車間(電磁干擾強度達10V/m)的測試中，該設計使信號穩定性提升。
延時觸發機制
對于泡沫或氣泡導致的瞬態干擾，上儀提供可編程延時模塊(0.1-10秒可調)。在某食品廠的蛋白液儲罐中，設置延時后，系統成功過濾99%的泡沫沖擊信號，避免機泵誤停。
三、工程實踐：典型場景解決方案
化工行業：強腐蝕+高粘度挑戰
化工廠的濃硫酸儲罐存在兩大難題：介質腐蝕性強且粘度隨溫度變化顯著。上儀采用哈氏合金音叉(耐98%硫酸腐蝕)配合防粘附涂層，同時啟用動態閾值算法，在-10℃至50℃溫變范圍內實現±1mm精度。
食品行業：衛生級與泡沫干擾
乳制品廠的發酵罐需滿足3A衛生標準，且奶液發酵產生的泡沫易觸發誤報警。上儀提供卡箍式快裝音叉(表面粗糙度Ra<0.4μm)，配合延時模塊，在CIP清洗后1小時內完成自動校準，滿足FDA認*要求。
四、技術演進：從被動防護到主動適應
上儀的**一代產品已引入物聯網(IoT)技術，通過邊緣計算實現三大升級：
遠程診斷：實時上傳振動頻譜數據，AI模型可預測音叉磨損或涂層脫落風險。
自適應校準：根據介質特性自動調整振動頻率(如從1200Hz切換至800Hz以適應高粘度液體)。
多傳感器融合：集成溫度、壓力傳感器，構建液位-溫度-壓力關聯模型，進一步提升復雜工況下的決策準確性。
上儀音叉液位計的抗干擾能力，本質上是物理設計、電子工程與數據科學的深度融合。從高頻振動到智能算法，從材料創新到系統集成，其技術路徑為工業測量*域提供了可復制的范式。隨著AIoT技術的滲透，未來音叉液位計將向“自感知、自決策、自優化”的智能終端演進，持續拓展復雜工況的應用邊界。
