在工業自動化*域，壓力測量系統的可靠性與精度直接影響生產安全與工藝穩定性。壓力表與傳感器通過協同工作機制，構建了"機械冗余校驗+智能電信號傳輸"的雙重保障體系。本文結合上儀產品技術特性與行業應用案例，解析其協同工作原理及技術優勢。
一、協同工作原理：機械與電信號的互補校驗
1.1 機械式壓力表的基準校驗功能

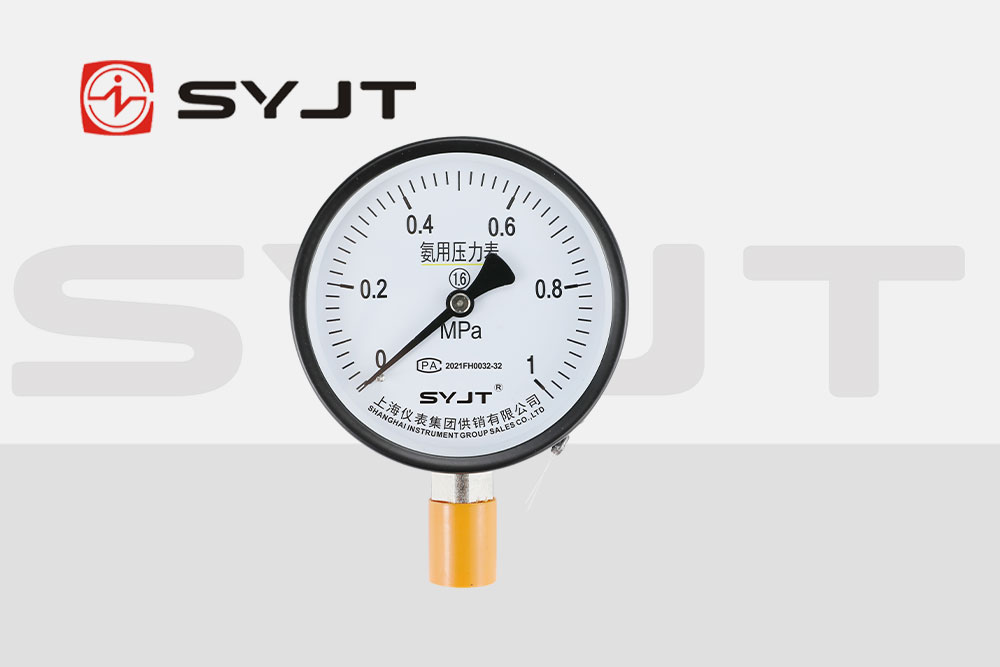

上儀Y系列壓力表采用彈簧管機械結構，通過導壓系統將介質壓力轉化為彈性變形，經傳動機構放大后由指針指示。其核心優勢在于：
無需外部能源：獨立于電信號系統運行，避免因電源故障導致數據丟失
即時可視化：現場巡檢人員可直觀讀取壓力值
長期穩定性：在-40℃至70℃環境溫度下，溫度漂移≤0.4%/10℃
典型應用場景中，Y-100型壓力表(精度1.6級)常作為現場基準校驗設備，用于驗*電信號系統的準確性。例如在石化裝置中，當壓力傳感器輸出值與壓力表示值偏差超過±2%時，系統自動觸發傳感器校準程序。
1.2 壓力傳感器的智能監測功能
上儀配套的壓阻式壓力傳感器采用單晶硅壓阻效應，將壓力信號轉換為4-20mA標準電流信號。其技術特性包括：
高靈敏度：滿量程輸出誤差≤0.25%
寬量程比：0-60MPa量程可覆蓋多數工業場景
抗干擾設計：內置EMC濾波電路，適用于強電磁環境
傳感器信號通過RS485總線傳輸至中控系統，結合上位機軟件可實現：
實時壓力曲線繪制
壓力突變報警(響應時間<50ms)
歷史數據追溯(存儲周期≥1年)
二、協同工作模式：三級校驗機制
2.1 日常巡檢模式
現場巡檢人員每日對比壓力表與傳感器顯示值，當偏差超過設定閾值時：
系統自動記錄偏差數據
生成傳感器校準任務單
觸發聲光報警提示維護
某化工廠實際應用數據顯示，通過該模式可將傳感器故障發現時間從平均72小時縮短至4小時。
2.2 定期校準模式
每月執行的標準校準流程：
使用活塞式壓力計(精度0.05級)對壓力表進行五點校驗
通過HART協議對傳感器進行零點/量程校準
生成雙通道校準報告
上儀配套的校驗軟件可自動生成符合ISO 9001標準的校準*書，某制藥企業應用該系統后，年度審計缺陷率下降67%。
2.3 應急冗余模式
當傳感器通信中斷時：
壓力表持續提供機械讀數
系統自動切換至"安全模式"，維持基礎工藝控制
觸發備用傳感器啟動程序
某熱電廠實測數據顯示，該模式可將系統停機風險降低82%。
三、典型應用場景分析
3.1 石化行業高壓裝置
在某煉油廠加氫裂化裝置中：
上儀YN-150耐振壓力表(精度1.0級)監測反應器入口壓力
配套傳感器(量程0-25MPa)實時傳輸數據
雙通道冗余設計使裝置非計劃停機次數從年均3次降至0.5次
3.2 制藥行業潔凈系統
在某生物制藥車間：
隔膜式壓力表(材質316L)監測純化水系統壓力
傳感器信號接入SCADA系統
機械-電子雙重校驗確保GMP合規性
3.3 城市供水系統
在某水廠加壓泵站：
電接點壓力表(觸點容量30VA)控制水泵啟停
傳感器實現遠程壓力監控
協同系統使管網爆管事故減少75%
四、技術發展趨勢
隨著工業4.0的推進，上儀產品正在向以下方向發展：
智能診斷功能：通過機器學習算法預測傳感器壽命
無線傳輸技術：LoRaWAN協議實現遠程數據采集
數字孿生應用：建立壓力測量系統的虛擬鏡像
某試點項目顯示，采用新型智能壓力表后，設備維護成本降低40%，數據準確性提升至99.98%。
上儀壓力表與傳感器的協同工作體系，通過機械-電子雙重校驗機制，在保*測量精度的同時顯著提升系統可靠性。這種設計理念不僅符合IEC 61508功能安全標準，更為工業數字化轉型提供了可靠的基礎數據支撐。隨著智能傳感器技術的持續演進，該協同體系將在更多復雜工況中展現其技術價值。
