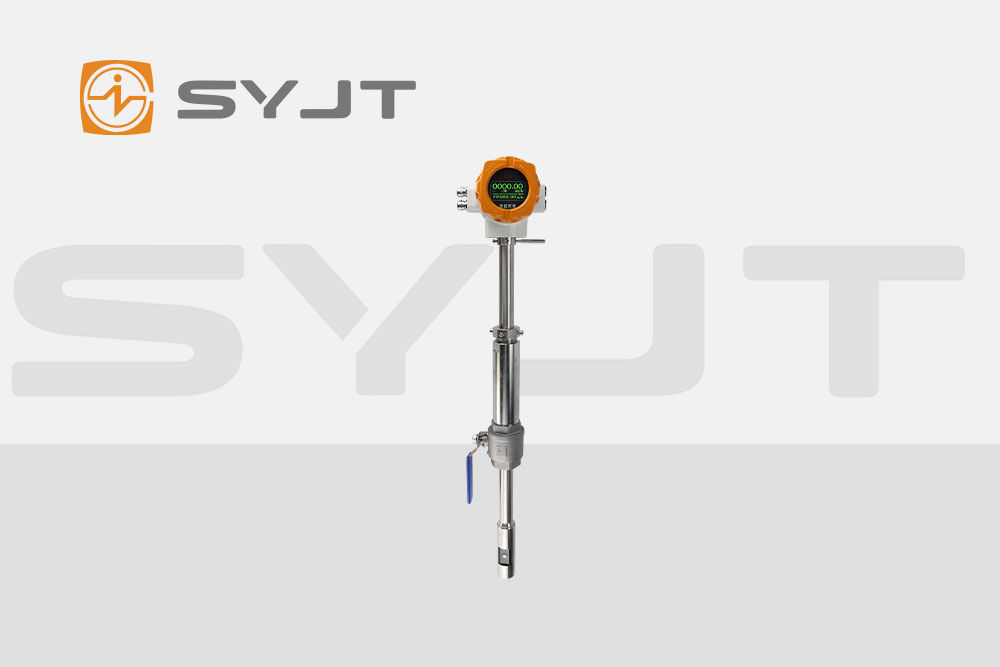

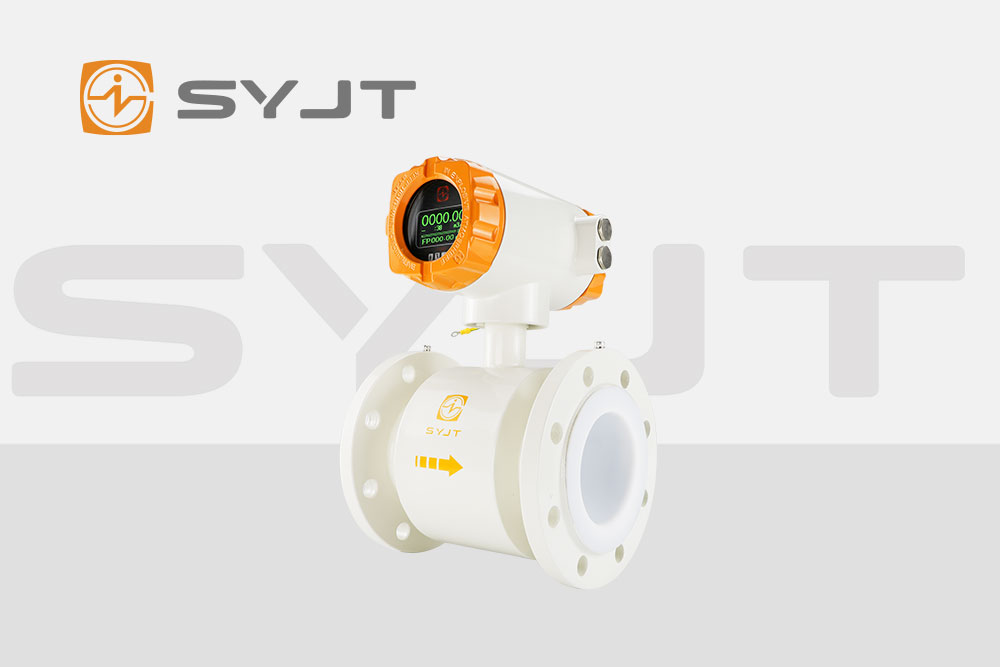

電磁流量計作為工業過程控制中的核心儀表，其測量精度直接關系到生產效率與成本控制。以上儀電磁流量計為例，該設備基于法拉第電磁感應定律，通過檢測導電液體在磁場中產生的感應電動勢實現流量測量。然而，實際工況中復雜的電磁環境、流體特性及安裝條件易引發信號干擾，導致測量數據失真或波動。本文結合行業實踐與技術文獻，系統分析信號干擾的成因，并提出針對性解決方案。
信號干擾的主要類型及成因
1. 電磁干擾(EMI)
傳導干擾：電源線、信號線與動力電纜并行敷設時，高頻噪聲通過公共地線或電源線耦合至流量計電路。例如，變頻器、電機等設備產生的諧波電流可能引發地電位波動，導致測量誤差。
輻射干擾：無線電廣播、雷達等高頻電磁場通過空間耦合至流量計傳感器，形成共?；虼８蓴_。
典型案例：某化工企業因流量計與變頻器共用電源，導致測量值波動幅度達±5%，經獨立供電改造后誤差降至±0.5%。
2. 流體特性干擾
極化效應：電極表面與流體接觸時，電化學反應形成極化電勢，尤其在低電導率介質(如純水)中顯著。
泥漿干擾：測量含固體顆?；驓馀莸牧黧w時，顆粒擦過電極表面引發瞬態電勢變化，導致信號尖峰。
數據支持：實驗表明，泥漿干擾在低頻勵磁下信噪比(SNR)降低30%，高頻勵磁可提升至80%以上。
3. 安裝與接地問題
直管段不足：傳感器上下游未滿足10D(前直管段)和5D(后直管段)要求，導致流場紊亂。
接地不良：接地電阻>10Ω時，共模干擾易轉化為串模干擾，影響測量穩定性。
工程實踐：某水廠因接地電阻超標，流量計零點漂移達±2%，經優化接地后恢復至±0.2%。
干擾抑制的解決方案
1. 硬件優化措施
屏蔽與濾波：
采用雙芯屏蔽電纜傳輸信號，屏蔽層單端接地以避免環流。
在電源輸入端加裝低通LC濾波器，抑制高頻諧波。
接地系統設計：
傳感器與轉換器外殼通過獨立接地樁連接，接地電阻≤4Ω。
管道法蘭盤與轉換器外殼共地，減少地電位差。
傳感器防護：
加裝金屬屏蔽罩，屏蔽罩與接地系統可靠連接。
選用抗腐蝕電極材料(如碳化鎢)，降低極化效應。
2. 信號處理算法優化
數字濾波技術：
卡爾曼濾波：通過狀態空間模型實時估計真實信號，抑制隨機噪聲。
小波變換：對信號進行多尺度分解，剔除高頻干擾成分。
勵磁方式改進：
采用雙頻矩形波勵磁，交替消除正交干擾與極化電勢。
同步采樣技術：使勵磁電流、信號采集與A/D轉換同步于工頻周期，消除工頻干擾。
3. 安裝與維護規范
位置選擇：
遠離電機、變頻器等強干擾源，建議間距≥5m。
垂直安裝時確保流體自下而上流動，避免氣泡積聚。
定期校準：
每6個月使用標準信號發生器校準轉換器，修正零點漂移。
清洗電極表面，去除結垢或腐蝕產物。
參數設置：
根據流體電導率(≥5μS/cm)選擇合適勵磁頻率。
調整流體密度、粘度等參數，確保與實際工況一致。
典型案例分析
案例1：鋼鐵廠高爐煤氣流量測量
問題：流量計數值波動劇烈，誤差達±8%。
原因：
傳感器與變頻器共用電源，傳導干擾嚴重。
管道內含鐵屑顆粒，引發泥漿干擾。
解決方案：
獨立供電并加裝LC濾波器。
改用高頻矩形波勵磁，信噪比提升至90%。
效果：測量誤差降至±1.5%，年節約成本約50萬元。
案例2：污水處理廠活性污泥流量測量
問題：流量計零點漂移，低流量時無法測量。
原因：
極化電勢疊加，低電導率(20μS/cm)加劇干擾。
傳感器未滿管安裝，流體含氣泡。
解決方案：
采用正負交變勵磁，消除極化電勢。
安裝消氣器，確保滿管測量。
效果：零點穩定性提高至±0.1%，測量范圍擴展至0.1m/s。
結論
上儀電磁流量計的信號干擾問題需從硬件設計、信號處理及安裝維護三方面綜合治理。通過優化屏蔽與接地系統、改進勵磁方式、加強定期校準，可顯著提升測量精度與穩定性。未來，隨著數字信號處理技術的發展，自適應濾波與智能診斷算法將進一步增強電磁流量計的抗干擾能力，推動其在復雜工況下的廣泛應用。
