在工業自動化*域，雷達液位計憑借其非接觸式測量、高精度和強適應性，成為儲罐、反應釜等設備液位監測的核心設備。上儀多頻段雷達液位計通過集成低頻(6-10GHz)、中頻(10-20GHz)和高頻(24-26GHz)技術，結合動態波束優化與智能信號處理算法，實現了對復雜工況的精準適配。本文將從技術原理出發，解析頻點選擇與信號優化的核心邏輯，為現場調試提供理論支撐。
一、頻點選擇的技術邏輯：波束特性與介質特性的博弈
雷達液位計的測量精度本質上是電磁波與介質相互作用的結果，而頻點選擇是平衡穿透力、抗干擾能力與波束角的關鍵。
低頻段(6-10GHz)的穿透優勢
低頻雷達的波長較長(約3-5cm)，在蒸汽、粉塵或泡沫環境中具有更強的穿透能力。其波束角較寬(通常20°-24°)，適合測量范圍大、障礙物少的場景。然而，寬波束易受罐內攪拌器、管道等反射干擾，導致信號混疊。因此，低頻段通常需配合導波管或定向天線使用，通過物理隔離減少虛假回波。
高頻段(24-26GHz)的精度優勢
高頻雷達的波長較短(約1.2cm)，波束角可縮小至14°以下，顯著提升對罐內障礙物的容錯率。其毫米級測量精度使其成為醫藥、食品等行業高精度液位控制的**。但高頻信號對介質表面狀態敏感，泡沫、懸浮物或介質波動易導致信號衰減或散射。此時需通過動態增益調整與虛假回波抑制算法，強化真實液位信號的提取能力。
中頻段(10-20GHz)的平衡特性
中頻雷達在穿透力與精度間取得折中，適用于石化、化工等中等復雜度的工況。其波束角(16°-20°)和抗干擾能力介于低頻與高頻之間，可通過調頻連續波(FMCW)技術進一步擴展測量范圍(0-70米)，滿足大型儲罐的需求。
二、信號優化的核心原理：從時間行程到智能濾波
雷達液位計的測量基于時間行程(Time of Flight, TOF)原理，即通過計算電磁波從發射到反射接收的時間差(Δt)確定液位高度(h=c·Δt/2，c為光速)。然而，現場環境中的蒸汽、粉塵、攪拌器等干擾因素會引入虛假回波，需通過信號優化技術實現真實液位信號的精準識別。
動態波束優化技術

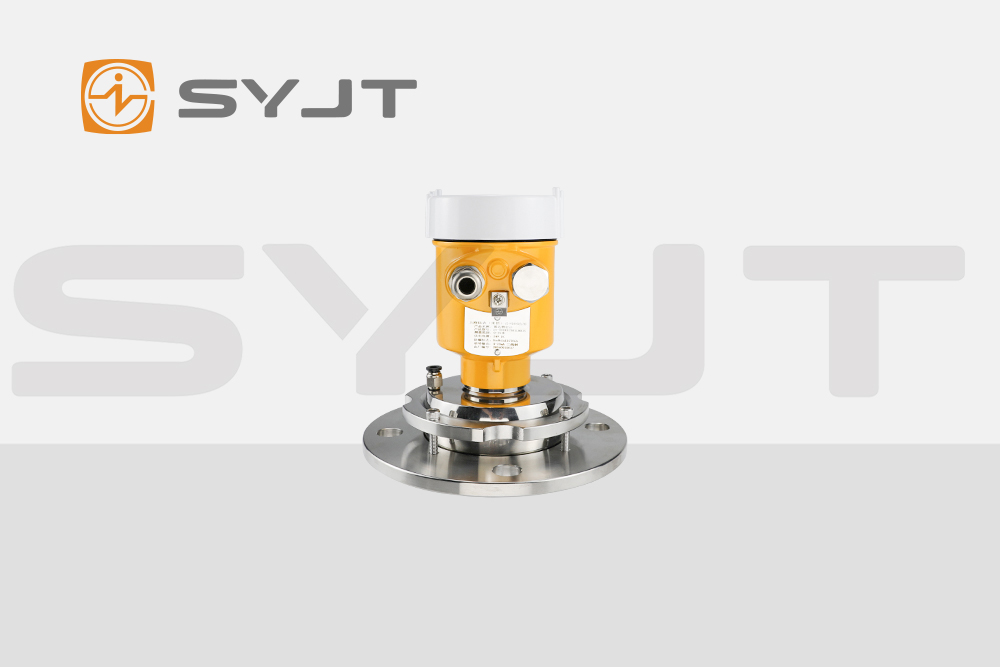

上儀ULS54型號采用可調波束角設計，通過萬向法蘭調節天線方向，使波束主軸避開罐內障礙物。例如，在反應釜中，將波束角調整至與攪拌軸平行，可減少葉片反射對測量的影響。此外，高頻雷達的窄波束特性可進一步降低障礙物干擾，但需確保天線垂直安裝以避免波束偏移。
智能濾波算法
信號優化需解決兩大問題：一是抑制噪聲(如蒸汽、粉塵引起的隨機反射)，二是排除虛假回波(如罐壁、支架的固定反射)。上儀設備內置多級濾波系統：
前端濾波：通過硬件電路濾除高頻噪聲，提升信噪比;
自適應增益控制：根據介質反射強度動態調整發射功率，避免信號飽和或衰減;
虛假回波庫：預先存儲罐內結構參數(如支架位置、罐壁傾斜度)，通過算法對比排除固定干擾源;
動態阻尼調整：在攪拌或進料工況下，延長阻尼時間(3-5秒)平滑液位波動，防止誤報警。
介電常數補償技術
介質介電常數(ε)直接影響電磁波的傳播速度(v=c/√ε)和反射強度。上儀設備內置2000+種介質參數庫，可自動匹配水(ε≈80)、油(ε≈2-4)、化學品等常見介質的補償系數。對于未知介質，可通過空罐/滿罐校準功能，手動輸入介電常數并驗*測量穩定性。
三、調試實踐中的技術要點：從頻點到系統的全鏈路優化
現場調試需遵循“頻點適配-信號校準-動態優化”的邏輯鏈，確保設備在復雜工況下的長期穩定性。
頻點適配原則
低頻優先：在粉塵、蒸汽濃度高的環境(如水泥廠料倉、電廠灰渣倉)中，優先選擇低頻段，并配合導波管或定向天線減少干擾;
高頻精選：在醫藥、食品等高精度需求場景中，選擇高頻段并優化天線安裝位置(如避開進料口、攪拌軸);
中頻平衡：在石化、化工等中等復雜度工況中，中頻段結合FMCW技術可實現測量范圍與精度的平衡。
信號校準流程
空罐校準：在無介質狀態下記錄天線到罐底的距離，作為測量零點;
滿罐校準：注入已知液位高度的介質，驗*設備讀數與實際液位的偏差;
動態測試：模擬進料、攪拌等工況，觀察液位波動是否在允許范圍內(通?！?mm)。
長期穩定性維護
定期清潔：高頻雷達天線易沾附介質結晶或粉塵，需定期斷電擦拭;
參數備份：通過HART或Modbus協議備份設備參數，便于故障恢復;
環境監測：在高溫、高壓或腐蝕性環境中，安裝溫度、壓力傳感器，實時補償介質特性變化對測量的影響。
結語：多頻段技術的工業價值
上儀多頻段雷達液位計通過頻點選擇與信號優化的深度耦合，實現了對復雜工況的精準適配。其技術核心在于：以介質特性為輸入，通過動態波束控制、智能濾波算法和介電常數補償，構建從電磁波發射到液位計算的完整閉環。這一技術路徑不僅提升了測量精度，更降低了現場調試的復雜度，為工業自動化提供了可靠、高效的液位監測解決方案。。
