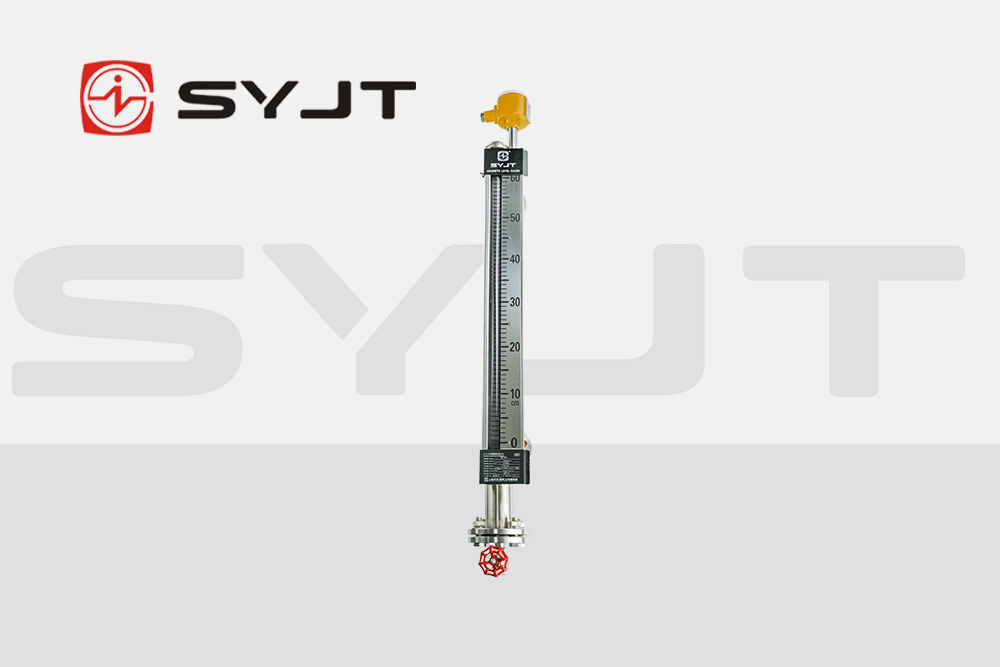

在制藥行業潔凈室中，液位測量設備的選擇與應用直接關系到藥品生產的安全性與合規性。作為工業液位測量的核心設備，上儀磁翻板液位計憑借其獨特的磁耦合原理與高密封性設計，成為潔凈室環境下的理想選擇。本文將從技術原理、潔凈室適配性、安裝規范及維護要點四個維度展開系統性解析。
一、磁耦合技術原理與潔凈室適配性
磁翻板液位計的核心在于磁耦合機制：浮子內置釹鐵硼永磁體，通過非導磁不銹鋼壁與外部指示面板的磁翻柱產生磁力作用。當液位變化時，浮子沿主導管垂直移動，其磁場強度超過磁翻柱翻轉閾值(通常為40mT)時，磁翻柱由白色翻轉為紅色，形成紅白分界線直觀顯示液位高度。
潔凈室適配性優勢：
全密封結構：主導管與容器通過連通器原理實現液位同步，被測介質與指示系統完全隔離，杜絕了傳統液位計可能存在的泄漏風險，符合制藥行業GMP規范對潔凈室"零污染"的要求。
無機械磨損：磁耦合傳動替代了傳統機械傳動，避免了因齒輪、鏈條等部件磨損產生的顆粒物，符合潔凈室ISO 14644-1標準中關于空氣懸浮粒子濃度的限制。
耐腐蝕材質：上儀產品提供316L不銹鋼、PP塑料及內襯四氟等材質選項，可耐受酸堿、有機溶劑等制藥工藝中常見的腐蝕性介質，確保設備長期穩定運行。
二、潔凈室環境下的技術要求
1. 磁系統穩定性
潔凈室中可能存在的電磁干擾(如高頻滅菌設備)可能影響磁翻柱的翻轉精度。上儀磁翻板液位計采用三級磁環設計，在軸向間距50mm時仍能保持60mT的表面磁場強度，確保在0.5mT/m的弱磁場環境中穩定工作。此外，浮子磁環與指示面板的磁耦合距離需通過垂直度校準(偏差≤±1°)控制，避免因安裝傾斜導致測量誤差。
2. 防靜電設計
制藥潔凈室通常要求設備表面電阻≤10?Ω，以防止靜電吸附微粒。上儀產品通過以下措施實現防靜電：
磁翻柱表面鍍覆鈷鉻合金磁片，其電阻率達10??Ω·cm，遠低于靜電產生閾值。
指示面板采用PC/ABS合金材質，表面噴涂導電涂層，確保整體設備符合IEC 61340-5-1靜電防護標準。
3. 清潔驗*兼容性
為滿足FDA 21 CFR Part 11關于設備清潔驗*的要求，磁翻板液位計需具備以下特性：
可拆卸結構：主導管與指示面板通過快拆法蘭連接，支持在線清洗(CIP)與滅菌(SIP)操作。
無死角設計：主導管內壁粗糙度Ra≤0.4μm，避免介質殘留;排污閥采用全通徑設計，確保清洗液完全排出。
材質兼容性：所有與介質接觸部件均通過USP Class VI生物相容性測試，支持乙醇、過氧化氫等常用消毒劑的長期接觸。
三、安裝與調試規范
1. 安裝位置選擇
避開氣流干擾：應遠離潔凈室高效過濾器出風口及物料進出口，防止液位波動影響測量精度。
垂直度控制：通過調節面板固定螺栓，使零位(容器底部法蘭平面)與滿量程(容器頂部法蘭平面)的垂直度偏差≤±1°，避免引入±5mm/m的測量誤差。
支撐加固：當測量范圍>3m時，需在主導管中部增加加固法蘭，防止因設備自重導致主導管變形。
2. 調試流程
介質平穩引入：先開啟上引液管閥門，再緩慢開啟下引液管閥門，避免介質急速?zèng)_擊浮子導致翻柱翻轉失靈。
磁鋼校正：若出現翻柱翻轉混亂，可使用表面磁場≥200mT的校正磁鋼從面板外側自下而上掃描，強制復位磁翻柱狀態。
遠傳信號校準：對于配備4-20mA變送器的型號，需通過三點校準(0%、50%、****液位)調整零點與滿量程電位器，確保線性誤差≤±0.5%FS。
四、維護與校準要點
1. 定期清潔
顯示面板：每季度用無紡布擦拭磁翻柱表面，禁止使用有機溶劑(可能破壞磁片鍍層)。
主導管：根據介質粘度定期清洗，對于粘度>50mPa·s的介質，需預熱至流動狀態后進行清洗。
2. 磁系統檢測
浮子磁場強度：每6個月使用高斯計檢測浮子表面磁場強度，當<80mT時需更換浮子(磁場衰減可能導致翻柱翻轉失靈)。
磁翻柱扭矩：通過扭矩測試儀驗*翻柱翻轉扭矩<0.1N·m，確保手動操作時能輕松翻轉。
3. 電氣校準
遠傳變送器：每年使用FLUKE 754過程校準儀進行全量程校準，記錄校準曲線供追溯。
HART協議型號：可通過PC配置軟件讀取實時液位值，與機械顯示進行交叉驗*，確保信號傳輸準確性。
上儀磁翻板液位計通過磁耦合技術、全密封結構及防靜電設計，完美適配制藥行業潔凈室的高標準要求。其安裝與維護規范不僅保障了液位測量的精準性，更通過清潔驗*兼容性設計，為藥品生產提供了可靠的數據支撐。技術人員需嚴格遵循技術原理與操作規范，方能充分發揮該設備在潔凈室環境中的性能優勢。
