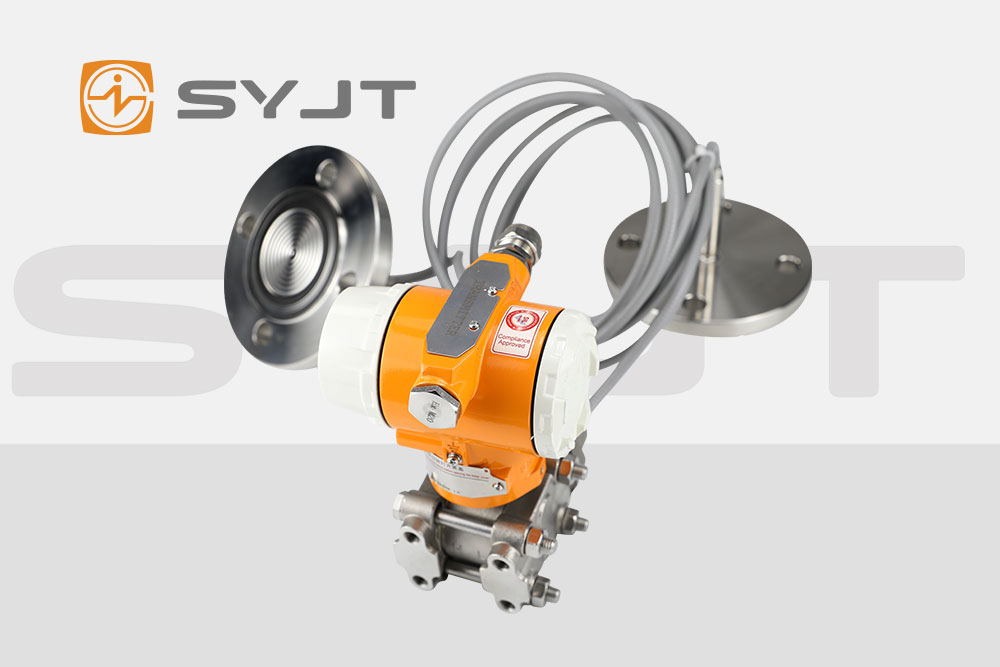

在工業自動化*域，雙法蘭變送器憑借其抗腐蝕、耐高溫高壓的特性，成為液位、壓力測量的核心設備。上海自動化儀表股份有限公司(上儀)生產的雙法蘭變送器，通過獨特的雙法蘭隔離設計，將測量膜片與介質物理隔離，結合先進的傳感器技術，實現了高精度、高穩定性的信號輸出。本文將從技術原理出發，解析其與控制系統集成時的信號匹配與調試要點，為工程實踐提供理論支持。
一、雙法蘭變送器的核心工作原理
雙法蘭變送器的核心是差壓測量原理。其結構包含兩個法蘭膜盒，分別連接被測介質的正負壓側。當介質壓力作用于膜盒時，膜片產生微小形變，這一形變被內置的壓阻式或電容式傳感器轉化為電信號。傳感器采用全隔離膜盒設計，內部填充硅油等惰性液體，通過毛細管將壓力傳遞至變送器主體，確保介質與電子元件完全隔離，避免腐蝕性介質直接接觸傳感器。
信號處理模塊將傳感器輸出的微弱電信號進行放大、濾波和線性化補償，*終轉換為標準的4-20mA電流信號或數字信號(如HART協議)。這種設計使得雙法蘭變送器既能適應高溫高壓環境，又能通過數字通信實現遠程調校和故障診斷。
二、信號匹配：從傳感器到控制系統的橋梁
1. 模擬信號匹配(4-20mA)
雙法蘭變送器的模擬輸出信號需與控制系統的輸入模塊兼容。關鍵匹配點包括：
量程設置：變送器的測量范圍(如0-100kPa)需與控制系統中的傳感器量程一致。若控制系統期望接收0-100kPa對應的4-20mA信號，變送器必須通過手操器或本地按鍵將量程下限(LL)設為0kPa，上限(LH)設為100kPa。
零點遷移：當變送器安裝位置低于取壓點(如開口容器液位測量)時，需進行正遷移，消除靜壓影響;若負壓側存在冷凝液或隔離液，則需負遷移。遷移量通過手操器調整，確保液位為0時輸出4mA，滿量程時輸出20mA。
阻抗匹配：控制系統輸入模塊的輸入阻抗應遠大于變送器輸出阻抗(通?！?50Ω)，以避免信號衰減。若使用長距離傳輸，需在回路中串聯250Ω電阻，將電流信號轉換為1-5V電壓信號。
2. 數字信號匹配(HART/FF/Profibus)
現代雙法蘭變送器支持HART、Foundation Fieldbus(FF)、Profibus等數字通信協議，可實現雙向數據傳輸和高級功能：
HART協議：在4-20mA信號上疊加低頻數字信號，允許通過手操器或上位機軟件遠程調校量程、診斷故障、讀取過程變量。需確?？刂葡到y(tǒng)支持HART通信，并配置相應的通信模塊。
FF/Profibus：全數字化通信協議，支持多變量傳輸(如壓力、溫度、液位)、設備自診斷和冗余配置。集成時需匹配協議版本(如FF H1、Profibus-PA)，并配置正確的設備描述文件(EDD)。
三、調試要點：從安裝到運行的完整流程
1. 機械安裝與電氣連接
法蘭對齊：雙法蘭變送器的兩個法蘭必須與取壓點垂直對齊，避免膜片受力不均導致測量誤差。安裝時使用水平儀校準法蘭平面。
毛細管保護：毛細管是壓力傳遞的關鍵通道，需避免彎折(*小彎曲半徑≥50mm)和擠壓。室外安裝時，應使用角鋼固定毛細管，并采取絕熱措施(如保溫套)，防止溫度變化影響硅油粘度。
電氣接線：兩線制變送器需將電源正極接變送器“+”端，負極接“-”端;若使用測試端子連接指示表，需確保測試信號與回路隔離，避免燒毀二極管。
2. 零點與量程校準
無遷移校準：在標準大氣壓下，將變送器正負壓側通大氣，通過手操器將輸出調至4mA(零點)，再施加滿量程壓力，調整輸出至20mA(量程)。
遷移校準：若需遷移，先計算遷移量(如正遷移量=h×ρ×g，h為取壓點到變送器的高度差，ρ為介質密度)，再通過手操器輸入遷移值，*后校準零點和量程。
溫度補償：高溫環境下，硅油粘度變化可能影響測量精度。變送器內置溫度傳感器，可自動補償溫度漂移;若補償不足，需手動調整溫度系數。
3. 系統聯調與故障排查
信號驗*：使用萬用表或手操器檢查變送器輸出是否與控制系統顯示一致。若信號異常，檢查接線、電源、量程設置和遷移量。
干擾抑制：電磁干擾可能導致信號波動。需確保信號線使用屏蔽電纜，屏蔽層單端接地(控制室端)，并遠離動力電纜敷設。
故障診斷：通過HART手操器讀取變送器狀態字，判斷是否出現膜片損壞、填充液泄漏、電子元件故障等。常見故障包括：
輸出波動：膜片污染或毛細管堵塞，需清洗膜片或更換毛細管。
測量誤差大：安裝傾斜、量程設置錯誤或溫度補償失效，需重新校準。
無輸出：電源反接、接線松動或電子元件損壞，需檢查電源和接線，必要時更換變送器。
四、技術優勢與未來趨勢
上儀雙法蘭變送器通過全隔離膜盒設計和高精度傳感器技術，實現了測量精度與可靠性的平衡。其支持HART/FF/Profibus等數字協議，可無縫集成至DCS、PLC等控制系統，支持預測性維護和智能診斷。未來，隨著工業物聯網(IIoT)的發展，雙法蘭變送器將進一步融合無線通信、邊緣計算和人工智能技術，實現更高效的信號處理和自適應校準，為工業自動化提供更強大的支持。
通過理解雙法蘭變送器的工作原理、信號匹配規則和調試要點，工程師可更高效地完成設備集成與維護，確保工業過程的穩定運行。
