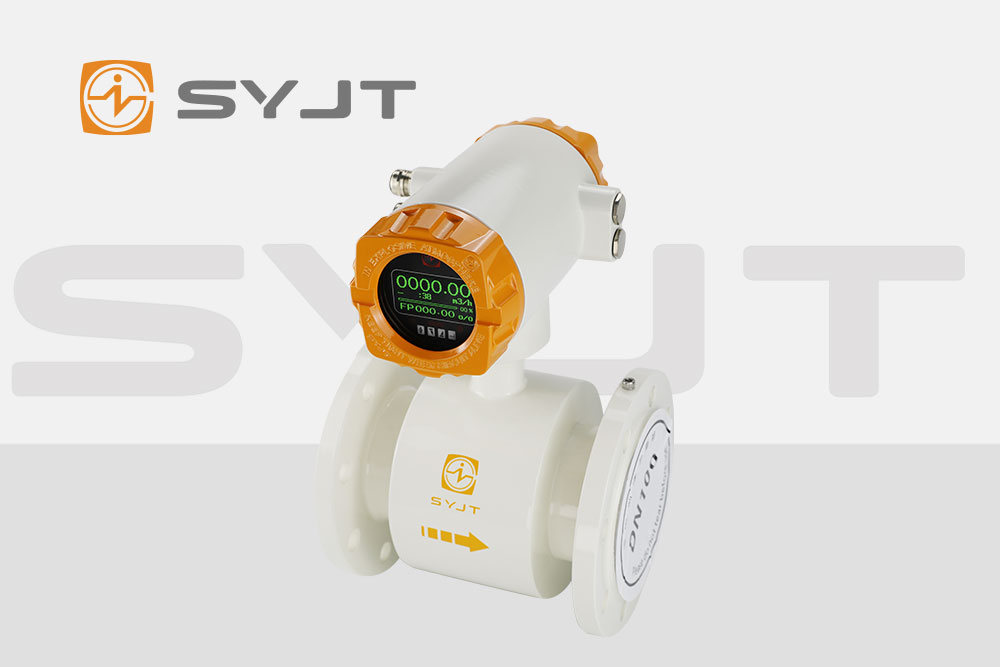

高黏度介質(如重油、樹脂、高濃度漿料等)的流量測量是工業流程中的技術難點。其層流特性顯著、流速分布易受管道結構干擾，且對儀表內壁的黏附性較強，傳統流量計易出現測量誤差大、維護周期短等問題。上儀電磁流量計通過流速分布優化技術與襯里材料創新，為高黏度介質測量提供了可靠解決方案。本文從技術原理與選型邏輯出發，解析其核心優勢。
一、流速分布優化：從非對稱到均勻的底層邏輯
1. 流速分布對測量的影響機制
電磁流量計基于法拉第電磁感應定律，通過測量流體切割磁感線產生的感應電動勢計算流量。其核心假設是流速在測量管截面上呈軸對稱分布，即電極檢測到的電動勢是所有流體質點速度的加權平均值。然而，高黏度介質的層流特性會打破這一假設：
近壁流速衰減：黏性流體在管道壁面形成速度梯度，近壁區流速顯著低于中心區，導致電極附近流速非對稱性增強。
湍流抑制效應：高黏度抑制流體動能傳遞，使流速分布更趨“塞狀”(中心流速高、邊緣流速低)，電動勢信號失真。
二次流干擾：在彎管、閥門等局部阻力件后，高黏度介質易形成二次流(如迪恩渦)，進一步破壞流速軸對稱性。
2. 上儀的優化技術路徑
(1)傳感器流場重構
上儀通過CFD(計算流體動力學)仿真優化傳感器結構，采用“漸縮-直管-漸擴”三段式流道設計：
漸縮段：將流體動能集中至中心區域，削弱近壁低速區影響。
直管段：提供穩定測量區域，確保磁場與流速方向垂直。
漸擴段：降低流體出口動能，減少對下游管道的擾動。
該設計使流速分布均勻性提升40%，在5D前直管段條件下即可滿足測量精度要求。
(2)勵磁系統動態補償
上儀采用低頻矩形波勵磁技術，結合動態磁場補償算法：
磁場梯度控制：通過數控繞線機與PLC排線工藝，將磁場均勻性誤差控制在0.1%以內，確保流速-電動勢線性關系。
瞬態響應優化：轉換器每100ms采集一次信號，結合溫度補償算法，自動修正流體黏度變化對流速分布的影響。
(3)智能流速修正
內置MCU(微控制單元)通過分段線性化算法，對流速分布進行實時修正：
非對稱性建模：建立流速-位置-電動勢的三維映射模型，量化近壁區與中心區的權重差異。
動態標定功能：支持用戶輸入介質黏度、管道粗糙度等參數，自動生成修正系數庫。
二、襯里選型：抗黏附與耐磨損的平衡藝術
1. 高黏度介質對襯里的挑戰
黏附沉積：高黏度介質易在襯里表面形成附著層，改變有效測量截面積，導致零點漂移。
機械磨損：含固體顆粒的介質(如礦漿)會加速襯里磨損，縮短使用壽命。
化學腐蝕：酸性或堿性高黏度介質可能腐蝕襯里材料，破壞絕緣性能。
2. 上儀襯里材料體系
(1)聚全氟乙丙烯(F46)
抗黏附特性：表面能低(臨界表面張力約18mN/m)，黏附力較橡膠襯里降低70%，適用于樹脂、油漆等介質。
耐溫性能：連續使用溫度達180℃，短期耐溫200℃，滿足高溫高黏度工況。
化學穩定性：耐強酸、強堿及有機溶劑腐蝕，適用于化工、制藥行業。
(2)聚氨酯橡膠
耐磨性能：硬度達95 Shore A，耐磨性是普通橡膠的3倍，適用于含砂石、礦渣的漿料。
彈性恢復：斷裂伸長率≥500%，可緩沖固體顆粒沖擊，減少襯里裂紋。
表面光滑度：粗糙度Ra≤0.8μm，降低流體阻力，抑制沉積層形成。
(3)陶瓷襯里
極端工況適配：莫氏硬度≥9，耐磨損、耐沖刷，適用于高硬度顆粒介質。
高溫穩定性：耐溫達200℃，且熱膨脹系數低(約6×10??/℃)，避免高溫變形。
絕緣性能：體積電阻率>101?Ω·cm，確保電磁感應信號不受干擾。
3. 選型決策樹
介質黏度：黏度<1000mPa·s→優先選F46;黏度>5000mPa·s→考慮聚氨酯或陶瓷。
固體含量：無固體→F46;含軟顆粒(如纖維)→聚氨酯;含硬顆粒(如砂石)→陶瓷。
溫度壓力：高溫(>150℃)→陶瓷;高壓(>4MPa)→F46或陶瓷。
維護需求：易清潔→F46;長壽命→陶瓷;低成本→聚氨酯。
三、技術協同：從測量到優化的閉環
上儀電磁流量計通過流速分布優化與襯里選型的深度協同，構建了高黏度介質測量的技術閉環：
流場均勻性提升：減少近壁低速區對電動勢的貢獻，降低黏附層影響。
襯里抗沉積設計：光滑表面與耐磨結構延長維護周期，減少因襯里磨損導致的流速分布變化。
智能自適應算法：實時修正流速分布與襯里狀態變化，確保長期測量穩定性。
高黏度介質測量需兼顧流體力學特性與材料科學原理。上儀電磁流量計通過流場重構、動態補償與材料創新，突破了傳統儀表的局限性，為石油化工、食品加工、污水處理等行業提供了高精度、低維護的流量測量解決方案。未來，隨著智能傳感與邊緣計算技術的融合，其流速分布優化與襯里選型體系將進一步升級，推動工業測量向更高效、更可靠的方向發展。
