磁翻板液位計作為工業液位測量的核心設備，其性能評估需從技術原理、核心指標、材料演變及功能擴展四個維度展開。本文基于磁耦合原理與浮力機制，結合行業技術標準，系統闡述其性能評估方法。
一、技術原理：磁耦合與浮力的協同作用

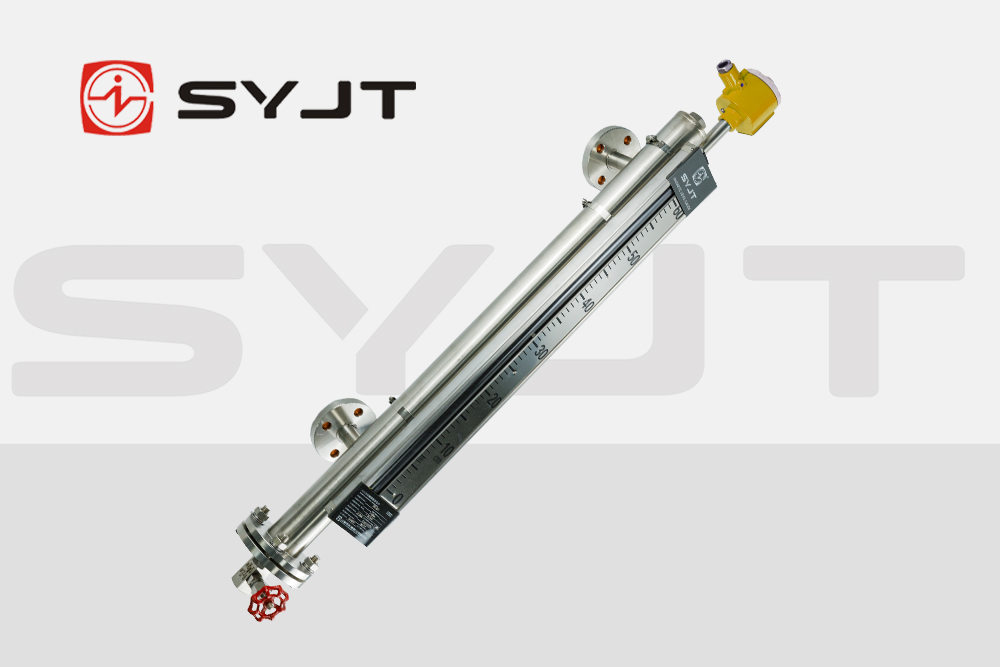

磁翻板液位計的核心技術基于阿基米德浮力原理與磁性耦合原理的協同作用。當容器內液位變化時，主導管內的磁性浮子因密度差產生浮力，驅動浮子沿導桿垂直移動。浮子內置的永磁體通過非導磁管壁(如304/316L不銹鋼或PVC)與外部顯示面板的磁翻柱產生磁耦合，使翻柱翻轉180°，紅白雙色界面直接指示液位高度。這一設計實現了全程無盲區可視化，且測量過程無機械接觸，避免了傳統機械式液位計的磨損問題。
技術演變中，磁耦合效率的提升是關鍵。早期磁翻板液位計采用普通鐵氧體磁鋼，磁能積較低，易受溫度影響導致磁衰減。現代產品通過引入釹鐵硼(NdFeB)永磁體，將磁能積提升至35-50MGOe，使磁耦合距離擴展至20mm以上，同時耐溫范圍擴展至-40℃至350℃，顯著提升了高溫工況下的可靠性。
二、核心性能指標評估體系
1. 測量精度與線性度
磁翻板液位計的精度主要由浮子位移與翻柱翻轉的同步性決定。行業標準(如HG/T 21584-95)規定，普通型液位計的測量誤差應≤±10mm，高精度型(如采用激光定位浮子)可達到±5mm或0.1%量程。線性度評估需關注浮子在全量程內的位移均勻性，優質產品通過優化浮子重心設計(如重心偏移量≤0.5mm)和導桿表面拋光(粗糙度Ra≤0.8μm)，確保位移誤差曲線平滑。
2. 耐壓與耐溫性能
耐壓能力取決于主導管的材質與壁厚。普通型液位計采用304不銹鋼，耐壓上限為2.5MPa;高壓型通過厚壁無縫鋼管(壁厚≥8mm)和全焊接結構，將耐壓提升至32MPa。耐溫性能則與密封材料相關：
低溫工況(-40℃至0℃)：采用硅橡膠密封圈，避免低溫脆化;
高溫工況(100℃至350℃)：選用氟橡膠(FKM)或全氟醚橡膠(FFKM)，配合高溫型釹鐵硼磁鋼(耐溫等級H級)，防止磁衰減。
3. 抗腐蝕與材料兼容性
材料選擇需匹配介質化學性質：
弱腐蝕介質(水、油)：304/316L不銹鋼;
強酸強堿(濃硫酸、氫氧化鈉)：不銹鋼襯四氟(PTFE)或哈氏合金(Hastelloy C-276);
食品醫藥：316L不銹鋼或PP材質，符合FDA標準;
極端腐蝕：多層防護結構(如PTFE涂層浮子+PVDF護管)。
材料兼容性評估需參考ASTM G31標準，通過48小時浸泡試驗驗*腐蝕速率。例如，316L不銹鋼在3.5% NaCl溶液中的腐蝕速率應≤0.02mm/年。
4. 響應速度與穩定性
響應速度由浮子質量與介質粘度決定。行業標準規定，在介質粘度≤0.02Pa·s時，浮子從靜止到達到90%量程的響應時間應≤3秒。穩定性評估需關注磁滯效應：優質產品通過優化磁路設計(如采用雙磁路對稱結構)，將磁滯誤差控制在±1mm以內。
三、技術演變：從單一測量到智能集成
1. 結構優化
早期磁翻板液位計采用側裝式結構，安裝空間需求大?，F代產品通過頂裝式設計(如插入式磁翻板)和模塊化組合(側頂式)，將安裝空間壓縮至傳統型號的60%，同時支持垂直、水平、傾斜等多角度安裝。
2. 功能擴展
遠傳變送：通過內置干簧管或磁致伸縮傳感器，將液位信號轉換為4-20mA標準電流或HART/RS485數字信號，傳輸距離可達2km;
報警控制：集成液位開關(如磁簧開關或電容式開關)，實現高低液位報警;
安全防護：采用雙法蘭結構(符合SIL2安全認*)和防爆設計(ExdbIICT6Gb)，適用于危險區域。
3. 智能化升級
新一代磁翻板液位計引入物聯網(IoT)技術，通過內置微處理器實現：
自診斷功能：監測浮子卡滯、磁衰減等故障;
數據記錄：存儲歷史液位曲線，支持USB導出;
遠程校準：通過手機APP或上位機軟件調整零點與量程。
四、評估方法總結
磁翻板液位計的性能評估需結合實驗室測試與理論計算：
實驗室測試：依據HG/T 21584-95標準，在模擬工況下測試精度、耐壓、耐溫等指標;
理論計算：通過有限元分析(FEA)優化浮子結構，降低磁滯誤差;
長期穩定性驗*：進行10000次循環測試，驗*翻柱翻轉壽命(優質產品可達50萬次以上)。
磁翻板液位計的性能評估是一個多維度、系統化的過程，需從基礎原理出發，結合材料科學、電磁學與自動化控制技術。隨著工業4.0的推進，其技術演變正朝著高精度、高可靠性、智能化方向深入，為流程工業的安全生產提供更強大的支撐。
