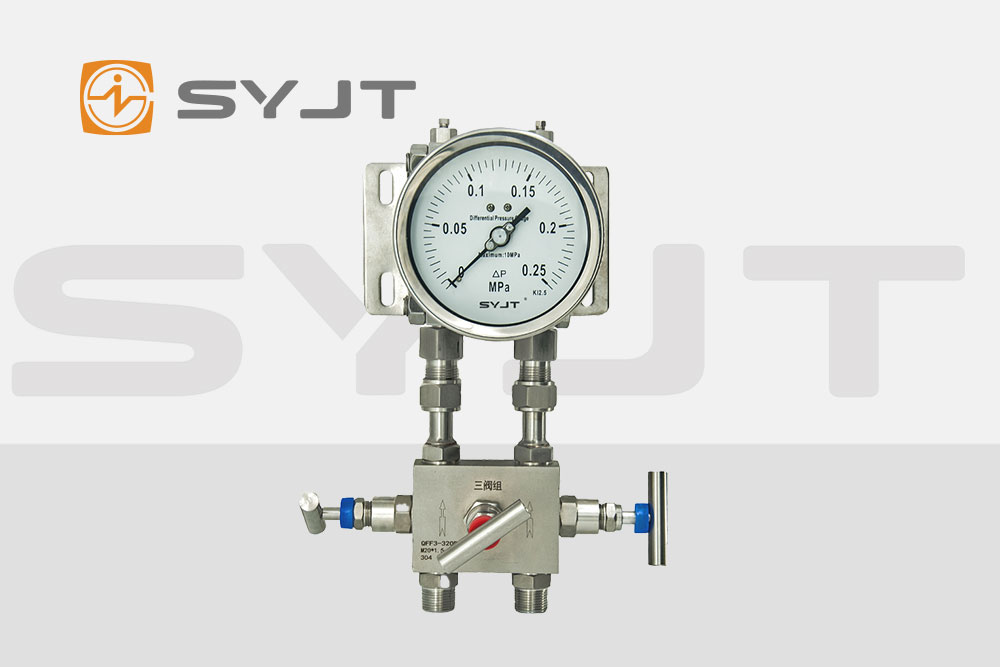

差壓表作為工業過程控制中的核心測量儀表，其準確性直接關系到生產安全與經濟效益。上儀集團生產的差壓表在化工、能源、環保等*域廣泛應用，但不同介質的物理化學特性會顯著影響測量結果。本文從介質密度、粘度、溫度、腐蝕性及清潔度五個維度，系統分析介質特性對差壓表測量誤差的影響機制，并提出針對性修正方法。
一、介質密度差異引發的誤差與修正
介質密度是影響差壓表測量準確性的首要因素。根據流體靜力學原理，差壓值與介質密度呈正相關關系。實驗數據顯示，在0.25MPa量程下，使用空氣(密度1.2kg/m3)與變壓器油(密度860kg/m3)作為傳壓介質時，精密差壓表的平均相對誤差分別達0.82%和0.22%。這種差異源于密度差異導致的液柱壓力變化，在低量程段尤為顯著。
修正方法：
量程適配原則：對于密度大于水的介質(如油類)，應選擇量程下限不低于介質飽和蒸汽壓的差壓表，避免氣液兩相流干擾。
密度補償算法：在DCS系統中嵌入密度修正模塊，通過實時監測介質溫度(影響密度)并調用物性數據庫，自動修正測量值。公式為：
P修正=P測量×(ρ實際ρ標準)其中，ρ標準為校準介質密度，ρ實際為工藝介質密度。
二、介質粘度導致的動態誤差與補償
高粘度介質(如重油、瀝青)在流動過程中會產生顯著的剪切應力，導致壓力傳遞滯后。實驗表明，當介質運動粘度超過100cSt時，差壓表響應時間延長30%以上，且在量程20%以下區域出現非線性誤差。
修正方法：
阻尼時間優化：通過調整差壓表內部阻尼孔直徑，平衡響應速度與穩定性。對于粘度≤50cSt的介質，推薦阻尼時間≤1秒;對于粘度50-200cSt的介質，阻尼時間應延長至2-3秒。
動態補償算法：采用一階慣性環節模型描述壓力傳遞過程，通過PID控制算法實時修正動態誤差。補償公式為：
G(s)=Ts+11其中，T為時間常數，需根據介質粘度實驗標定。
三、溫度對測量穩定性的影響與控制
溫度變化通過兩種機制影響差壓表精度：
介質熱膨脹：氣體介質體積膨脹系數(β)遠大于液體，導致壓力讀數隨溫度升高而虛高。例如，空氣在0-100℃范圍內，β≈0.00367/℃，每升高10℃將導致0.367%的測量誤差。
傳感器材料蠕變：長期高溫環境會使差壓表彈性元件產生**變形，導致零點漂移。上儀集團實驗數據顯示，在150℃環境下連續運行1000小時后，普通不銹鋼膜片的零點漂移量可達滿量程的0.5%。
修正方法：
溫度補償傳感器：集成PT100或PT1000溫度傳感器，通過查表法或多項式擬合實現溫度-壓力聯合補償。典型補償公式為：
P修正=P測量?(T實際?T參考)×K其中，K為溫度補償系數，需通過實驗標定。
2. 隔熱結構設計：采用雙層不銹鋼殼體與真空夾層結構，將傳感器工作環境溫度控制在介質溫度±5℃范圍內。
四、腐蝕性介質的防護與校準
在化工*域，鹽酸、氫氧化鈉等腐蝕性介質會侵蝕差壓表膜片材料，導致靈敏度下降甚至儀表失效。上儀集團對比實驗顯示，316L不銹鋼膜片在10%鹽酸溶液中浸泡72小時后，表面腐蝕深度達0.02mm，對應量程誤差增加0.8%。
修正方法：
材料升級：針對強腐蝕介質，選用哈氏合金C-276或鉭合金膜片，其耐腐蝕性能較316L不銹鋼提升10倍以上。
隔膜密封結構：采用法蘭式隔膜密封裝置，將腐蝕性介質與傳感器本體隔離。隔膜材料需滿足：
厚度≤0.1mm(保*靈敏度)
表面粗糙度Ra≤0.2μm(減少介質附著)
焊接強度≥母材90%(防止泄漏)
定期校準周期：腐蝕性介質工況下，校準周期應縮短至普通工況的1/2，即每6個月進行一次全量程校準。
五、介質清潔度保障與維護
固體顆粒、油污等雜質會堵塞差壓表引壓管或沉積在膜片表面，導致測量滯后或零點漂移。某石化企業統計顯示，未安裝過濾器的差壓表平均故障間隔時間(MTBF)僅為安裝過濾器的1/3。
修正方法：
多級過濾系統：在引壓管入口處安裝316L不銹鋼燒結濾芯，孔徑選擇原則為：
氣體介質：5-10μm
液體介質：1-5μm
反吹清洗裝置：對于易結垢介質，配置定時反吹系統，使用干燥氮?dú)庖?.5MPa壓力反向沖洗引壓管，每次清洗時間持續10-15秒。
膜片自清潔設計：采用錐形膜片結構，利用介質流動產生的剪切力自動清除表面沉積物，實驗表明可減少80%的維護頻次。
六、綜合修正策略與實施路徑
前期設計階段：
建立介質物性數據庫，涵蓋密度、粘度、溫度范圍等關鍵參數
根據介質特性選擇差壓表型號(如隔膜型、法蘭型等)
設計合理的引壓管路(長度≤3m，彎頭≤2個)
安裝調試階段：
執行"三查四定"標準：查介質流向、查引壓管坡度、查排污閥位置;定校準方案、定巡檢路線、定維護周期、定應急預案
采用HART協議實現差壓表與DCS系統的雙向通信，便于遠程參數調整
運行維護階段：
建立差壓表健康檔案，記錄歷史校準數據與故障現象
開發預測性維護模型，通過振動分析、溫度監測等手段提前發現潛在故障
每3年進行一次整機性能評估，包括線性度、重復性、遲滯等核心指標
介質特性對差壓表測量準確性的影響具有系統性和復雜性，需通過材料選擇、結構設計、算法補償、維護策略等多維度協同控制。上儀集團通過持續技術創新。未來，隨著物聯網與人工智能技術的深度融合，差壓表將向自診斷、自校準、自優化的方向發展，為工業過程控制提供更可靠的測量保障。
