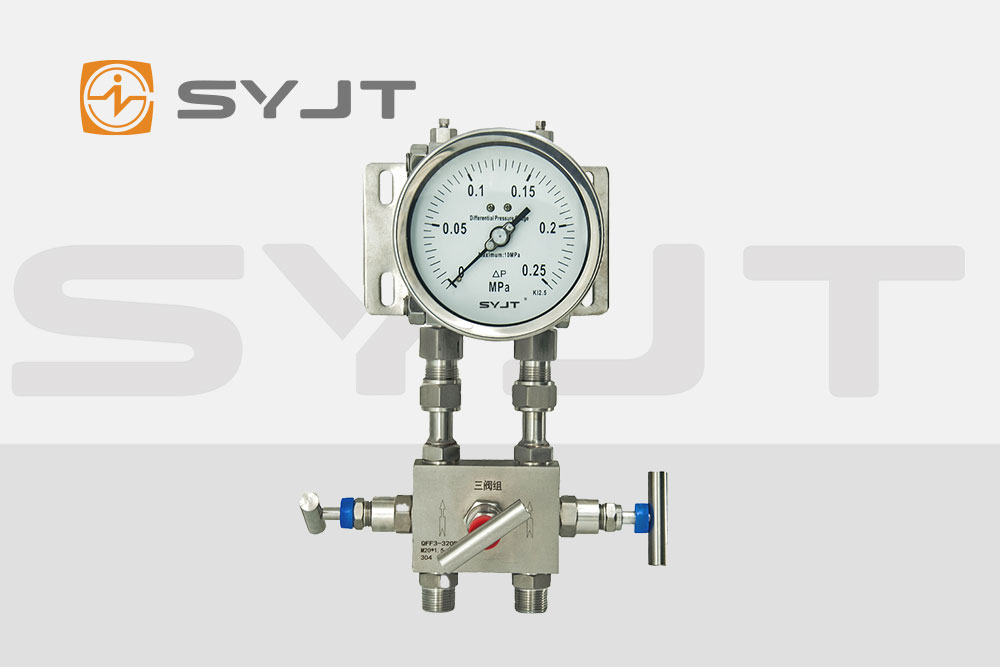

指針壓力表作為工業測量*域的經典工具，其讀數過程看似簡單，實則蘊含著精密的機械設計與物理原理。本文將從核心原理、技術構成及讀數規范三個維度，系統解析指針壓力表的讀數邏輯，幫助用戶理解其工作機制并掌握科學讀數方法。
一、彈性變形原理：壓力測量的物理基礎
指針壓力表的核心原理基于彈性元件的形變與壓力的線性關系。當被測介質(氣體或液體)的壓力作用于壓力表時，內部彈性元件(如彈簧管、膜片或波紋管)會發生彈性變形。這種變形遵循胡克定律：在彈性限度內，形變量與施加的外力成正比。例如，彈簧管在壓力作用下從C形逐漸展開為直線，其末端位移量與壓力值呈嚴格比例關系。
彈性元件的形變通過機械傳動機構放大并轉換為指針的旋轉運動。傳動機構通常由齒輪組或連桿系統構成，其設計需滿足兩個關鍵條件：
線性放大：確保形變量與指針轉角呈線性關系，使表盤刻度均勻分布;
無摩擦損耗：通過精密加工的齒輪嚙合或?qū)毷S承，將機械摩擦降至**，保障測量精度。
二、技術構成解析：從壓力感知到數值顯示
指針壓力表的技術體系由四大模塊構成，每個模塊均經過精密設計以實現壓力的準確測量與顯示：
1. 彈性敏感元件
作為壓力感知的核心，彈性元件需具備高彈性模量、耐腐蝕性和長期穩定性。常見類型包括：
彈簧管(波登管)：C形空心金屬管，適用于中高壓測量，形變范圍大;
膜片：圓形金屬薄片，用于低壓測量，靈敏度高;
波紋管：由多個波紋串聯而成，兼具中低壓測量與抗振動特性。
2. 機械傳動機構
傳動機構將彈性元件的微小形變轉換為指針的大角度旋轉。其設計需解決兩大技術難題：
形變放大：通過齒輪比或杠桿原理將毫米級形變放大至厘米級指針位移;
阻尼調節：在傳動鏈中加入阻尼油或硅膠墊，抑制指針因壓力波動產生的抖動，提升讀數穩定性。
3. 刻度盤與指針系統
刻度盤的設計需兼顧精度與可讀性：
刻度分布：主刻度線按壓力單位(如MPa、bar)均勻劃分，輔助刻度線提供更精細的估讀參考;
指針設計：采用輕量化鋁合金或塑料指針，末端削尖以減少視差，部分高端型號配備反光涂層以增強低光環境下的可讀性。
4. 外殼與接口
外殼需滿足防爆、防腐蝕要求，常見材料為不銹鋼或工程塑料。接口設計需確保密封性，通常采用螺紋連接或法蘭連接，并配備密封墊圈以防止介質泄漏。
三、科學讀數規范：從操作到誤差控制
正確讀數需遵循以下技術規范，以*大限度減少人為誤差：
1. 讀數前準備
垂直安裝：壓力表必須垂直安裝，避免重力對彈性元件形變的影響;
穩定壓力：開啟被測系統后，需等待指針穩定(通常30秒至1分鐘)，排除壓力波動干擾;
環境校準：在高溫或低溫環境中，需考慮彈性元件的熱脹冷縮效應，必要時進行溫度補償。
2. 讀數操作要點
正視表盤：眼睛與指針保持垂直，避免因視角偏差導致“視差誤差”;
估讀精度：指針位于兩刻度線之間時，需根據輔助刻度線估讀至*小分度值的1/5(如分度值為0.1MPa，則估讀至0.02MPa);
單位確認：明確表盤標注的壓力單位(如MPa、kPa、psi)，避免單位混淆。
3. 誤差控制技術
阻尼調節：若指針持續抖動，可通過調節傳動機構中的阻尼螺釘增加阻尼力;
零點校準：長期使用后，彈性元件可能發生蠕變，需通過零點調整螺絲將指針歸零;
避免超量程：指針接近滿量程時，需立即停止加壓，防止彈性元件**變形。
四、技術演進趨勢：從機械到智能的跨越
隨著工業4.0的發展，指針壓力表正與數字技術深度融合：
智能指針表：在傳統機械結構上集成壓力傳感器與數字顯示屏，實現機械與電子雙模讀數;
自動讀數系統：通過圖像識別技術捕捉指針位置，結合深度學習算法實現遠程數據采集與誤差修正;
無線傳輸模塊：內置LoRa或NB-IoT芯片，將壓力數據實時上傳至云端，支持預測性維護與大數據分析。
指針壓力表的讀數過程，本質上是彈性力學、機械傳動與精密制造技術的綜合應用。理解其核心原理與技術構成，不僅能提升讀數準確性，更能為工業測量系統的優化提供理論支撐。隨著材料科學與信息技術的進步，指針壓力表正從傳統工具向智能化、網絡化方向演進，但其基于彈性變形的測量本質始終未變——這或許正是工業測量*域“經典永續”的*佳詮釋。
