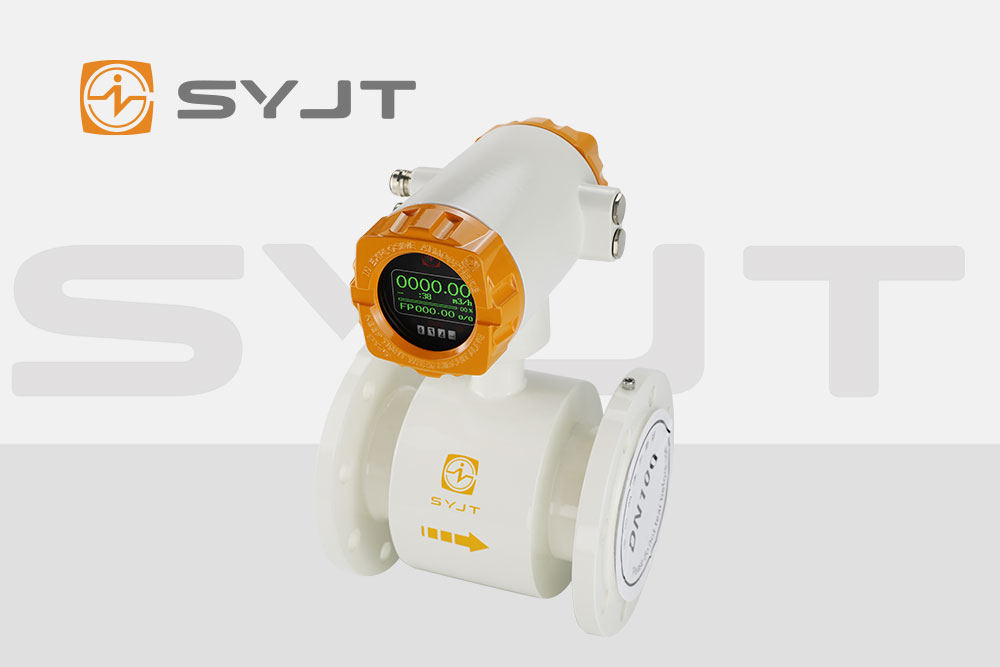

電磁流量計憑借其高精度、無壓損、耐腐蝕等優勢，已成為工業流量測量*域的核心設備之一。然而，在實際應用中，若電磁流量計與管道匹配不當，極易出現“小馬拉大車”現象——即流量計量程或口徑遠小于管道實際流量需求，導致測量失準、設備損壞甚至系統癱瘓。本文上儀技術經驗，從選型、安裝到維護全流程解析匹配技巧，助力用戶規避風險。
一、“小馬拉大車”的典型表現與危害
測量失準：流量超量程時，傳感器輸出信號飽和，顯示值停滯或波動異常，數據無法反映真實流量。
設備損耗加速：長期超負荷運行可能導致電極磨損、線圈過熱，縮短流量計壽命。
系統效率下降：管道流量與計量能力不匹配可能引發壓力波動，影響上下游設備穩定性。
安全隱患：在化工、冶金等高危行業，測量誤差可能觸發連鎖反應，危及生產安全。
二、匹配核心原則：量程與口徑的“黃金比例”
1. 量程匹配：避免“上限觸頂”
理論依據：電磁流量計量程應覆蓋管道*大流量的1.2~1.5倍，同時**流量不低于量程的20%。
案例分析：某化工企業選用DN200流量計量程0-300m3/h，但管道實際*大流量達400m3/h，導致夏季高峰期頻繁超量程。改用DN250、量程0-500m3/h型號后，問題徹底解決。
上儀建議：根據工藝歷史數據預估流量峰值，預留20%余量應對波動。
2. 口徑匹配：拒絕“大管小表”
流速控制：電磁流量計*佳流速范圍為0.3~3m/s。若管道口徑過大而流量計口徑過小，流速可能超過上限(如DN300管道配DN150流量計，流速達6m/s)，引發氣蝕或振動。
直管段要求：大口徑管道需更長的直管段(前5D后3D)以消除渦流。若空間不足，可選用整流器或彎管型流量計。
上儀方案：提供“管道縮徑計算器”工具，輸入管道參數后自動推薦*優口徑。
三、安裝技巧：細節決定匹配成敗
垂直安裝優先：避免液體中氣泡或固體顆粒沉積，尤其適用于污水、紙漿等介質。
水平安裝避震：若必須水平安裝，需確保流量計位于管道**點，且前后10D內無閥門或彎頭。
接地電阻≤1Ω：電磁干擾可能導致信號漂移，需用專用接地環確保電氣隔離。
保溫與防凍：北方地區需對流量計及管道加裝伴熱帶，防止介質結冰膨脹損壞傳感器。
四、動態調整與維護策略
分時量程切換：對于流量波動大的場景(如供暖系統晝夜負荷差異)，可選用多量程電磁流量計或通過PLC實現量程自動切換。
定期標定驗*：每1-2年進行實流標定，尤其對高黏度或腐蝕性介質，需檢查內襯磨損情況。
智能診斷功能：上儀新一代電磁流量計內置自檢模塊，可實時監測線圈電阻、信號強度等參數，提前預警“小馬拉大車”風險。
五、選型避坑指南
誤區1：盲目追求大口徑以“一勞永逸”。
正解：大口徑流量計低流速時信噪比下降，反而降低精度。
誤區2：忽視介質電導率。
正解：電磁流量計僅適用于電導率>5μS/cm的液體，純水或有機溶劑需改用超聲波或質量流量計。
誤區3：忽略壓力等級。
正解：高壓管道需選用與系統壓力匹配的流量計，防止法蘭泄漏。
結語
電磁流量計與管道的匹配是一場“量體裁衣”的精密工程。上儀通過多年行業深耕，形成了一套涵蓋選型計算、安裝調試到智能運維的全生命周期解決方案。用戶只需提供管道參數、介質特性及流量范圍，即可獲得定制化匹配方案，徹底告別“小馬拉大車”的尷尬局面，實現高效、精準、安全的流量測量。
