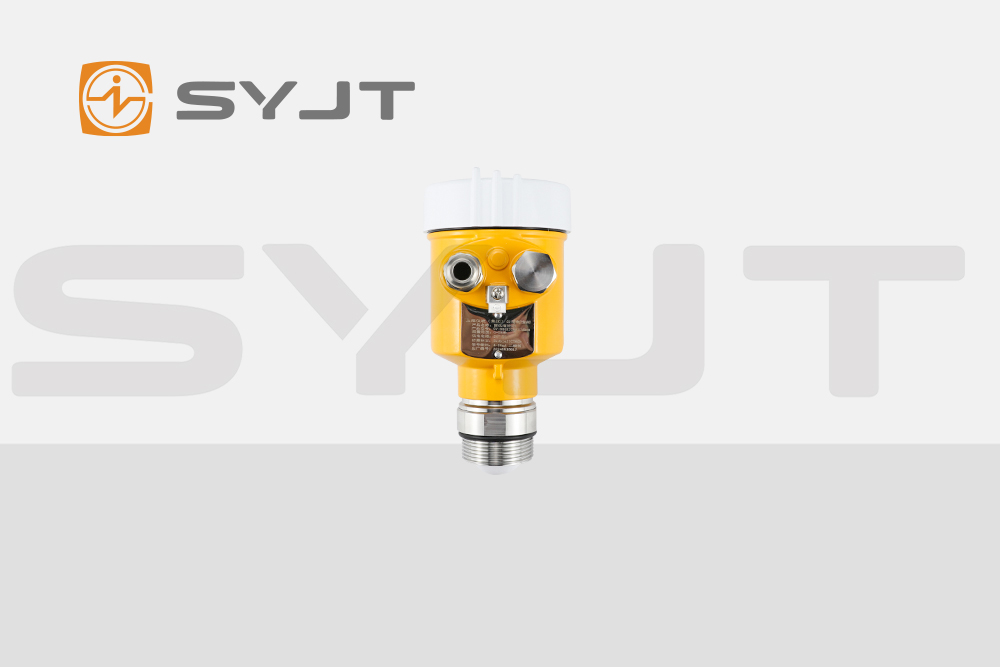

雷達液位計作為工業過程控制中的關鍵測量設備，其高精度和可靠性直接影響到生產安全與效率。然而，在極端工況下(如介質劇烈湍動、容器內壓力突變或機械沖擊)，雷達液位計可能因過載或沖擊導致性能下降或數據失真。本文結合上海儀表集團(上儀)產品的技術特性，系統闡述雷達液位計在過載或沖擊后的修復流程與數據驗*方法，為現場工程師提供可操作的解決方案。
一、過載或沖擊的典型故障表現
1. 數據異常類型
固定值鎖定：液位顯示長期停留在某一固定值，不隨實際液位變化(如空罐時顯示滿罐值)。
數據跳變：液位值在短時間內劇烈波動，超出工藝允許范圍。
失波報警：儀表顯示“無回波”或“信號丟失”錯誤代碼。
溫度超限：內部電子元件溫度超過50℃，觸發過熱保護。
2. 硬件損傷特征
天線表面結垢、結晶或物理變形(如撞擊導致的凹痕)。
石英隔離窗破裂或密封失效。
電路板焊點虛焊、元件移位或燒毀。
二、性能修復的標準化流程
步驟1：安全隔離與初步檢查
斷電操作：切斷雷達液位計電源，懸掛“禁止合閘”標識牌。
物理檢查：
目視檢查天線、法蘭連接處是否有介質泄漏或結晶。
輕敲儀表外殼，判斷是否存在內部元件松動(如虛焊)。
測量供電電壓(24V DC±10%)，確認無過壓或欠壓。
步驟2：天線系統修復
清潔處理：
佩戴防毒面具，拆卸天線罩，用酒精棉布擦拭天線表面，避免使用堿性溶劑。
對結晶介質(如鹽類)，采用溫水浸泡后緩慢清除，防止天線表皮損傷。
形變矯正：
若天線彎曲，使用專用夾具緩慢復原，嚴禁鐵器刮擦。
更換損壞的石英隔離窗，確保新元件與原型號一致。
步驟3：電子模塊復位與校準
軟件復位：
通過調試軟件(如E+H FieldCare)讀取組態數據，執行“校驗復位”操作。
對空罐狀態進行“回波搜索”，重新注冊有效回波信號。
參數優化：
調整“近現場抑制距離”(Near Field Suppression)，屏蔽安裝法蘭、攪拌器等固定干擾源。
設置“窗口抑制”(Window Suppression)功能，過濾天線附近掛料產生的虛假回波。
參考點校準：
在滿量程位置安裝反射板，測量其與雷達天線的實際距離。
通過單點校準修正線性誤差，確保全量程測量精度≤±1mm。
步驟4：硬件更換與測試
元件替換：
對燒毀的保險絲、電容或集成電路，選用同規格元件更換。
若電路板損壞，聯系廠家更換專用板卡(如E+H FMR50系列主板)。
溫度控制：
若內部溫度超限，通過紫銅管向表頭吹入儀表風(風速≤1m/s)，避免冰水冷卻導致冷凝。
確認散熱風扇運轉正常，必要時清理通風口灰塵。
三、數據驗*的工程化方法
1. 靜態驗*(空罐/滿罐測試)
空罐測試：
排空容器，記錄雷達液位計顯示值(應為0%或空高值)。
對比繩測法實測值，誤差應≤±5mm。
滿罐測試：
注滿介質至**液位，記錄顯示值(應為****或滿高值)。
驗*“滿罐處理”功能是否激活，避免多重回波干擾。
2. 動態驗*(液位變化測試)
線性度測試：
以0.5m/min的速率緩慢改變液位，記錄雷達輸出值(4-20mA信號)。
繪制實際液位與輸出值的曲線，斜率應接近理論值(如滿量程10m對應16mA變化)。
重復性測試：
在同一液位點進行5次升降測試，計算標準偏差(σ≤0.5%FS)。
3. 抗干擾驗*
蒸汽干擾測試：
向容器內通入蒸汽，觀察液位顯示是否因漫反射而跳變。
啟用“蒸汽補償”算法(如VEGA Puls 6X系列)，驗*穩定性。
電磁干擾測試：
在雷達附近啟動變頻器，用示波器監測輸出信號噪聲。
確認屏蔽電纜接地良好，噪聲幅度≤2%FS。
四、典型案例分析
案例1：氧化鋁行業料漿罐失波故障
故障現象：液位顯示突然歸零，報警“無回波”。
原因分析：
料漿湍動產生大量泡沫，導致雷達波散射。
天線表面粘附料漿，反射強度衰減。
修復步驟：
清潔天線，涂抹防粘涂層(如聚四氟乙烯)。
安裝導波管，引導雷達波垂直傳播。
調整發射頻率至26GHz，增強穿透力。
驗*結果：液位顯示恢復正常，重復性σ=0.3%FS。
案例2：化工儲罐過載導致數據跳變
故障現象：液位在50%-70%區間劇烈波動。
原因分析：
供電電壓波動(24V→28V)，導致ADC采樣異常。
DCS卡件帶負載能力不足，引發信號抖動。
修復步驟：
更換穩壓電源模塊，確保電壓穩定。
在雷達輸出端加裝信號隔離器。
優化DCS卡件參數，提高濾波時間常數。
驗*結果：波動消除，線性度誤差≤0.2%FS。
五、預防性維護建議
定期清潔：每3個月檢查天線狀態，清理結晶或污垢。
參數備份：通過調試軟件備份組態數據，便于快速恢復。
冗余設計：對關鍵工位采用雙雷達液位計，實現故障自動切換。
培訓強化：操作人員需掌握“近現場抑制”“窗口抑制”等核心功能的使用方法。
通過系統化的修復流程與嚴格的數據驗*，可快速恢復雷達液位計的性能，確保其在復雜工況下的長期穩定運行。上海儀表集團建議用戶結合《液位計計量檢定規程》(JJG 971-2019)要求，建立完善的設備全生命周期管理體系。
