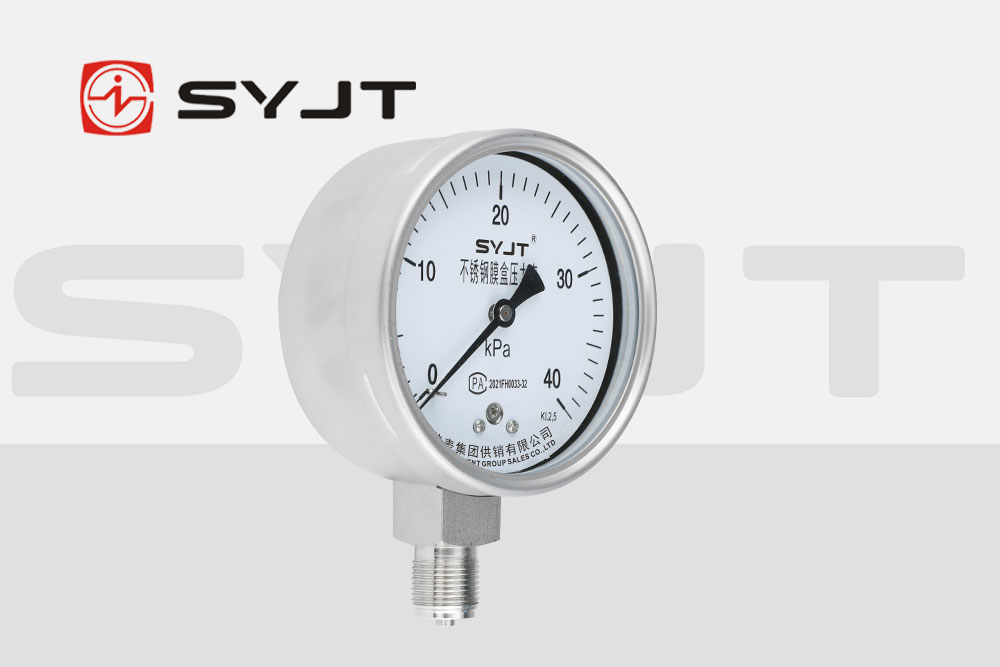

石油化工行業作為高危*域，其生產過程中涉及大量易燃易爆介質，對設備的安全性和可靠性要求極高。防爆壓力表作為關鍵監測設備，其合規性設計與認*直接關系到工藝安全與人員生命財產安全。本文基于國際及國內標準體系，結合行業實踐經驗，系統闡述防爆壓力表在石油化工行業的合規性設計要求與認*標準。
一、防爆壓力表的核心設計規范
1. 防爆型式與等級匹配
根據GB 3836系列標準，防爆壓力表需明確標注防爆型式、設備類別、氣體組別及溫度組別。例如：
本安型(Ex ia IIC T4 Ga)：適用于0區(爆炸性氣體連續存在)環境，如石油鉆井平臺、天然氣處理設施，其電路設計需確保在正常及故障狀態下均不會引發爆炸。
隔爆型(Ex d IIB T4)：適用于1區(爆炸性氣體可能偶爾出現)環境，如化工廠反應釜周邊，需通過外殼承受內部爆炸壓力并防止外部點燃。
增安型(Ex e)：適用于2區(爆炸性氣體短時間存在)環境，如儲罐區外圍，需通過加強絕緣、限制溫升等措施提升安全性。
2. 環境適應性設計
溫度范圍：設備需在-20℃至+60℃環境下穩定運行，極端環境下需配備冷凝圈或伴熱裝置。例如，測量高溫蒸汽時需采用不銹鋼導壓管經散熱段后接取源閥。
抗干擾能力：在電磁干擾(EMI)或靜電干擾(ESD)環境下，需采用屏蔽電纜、金屬外殼接地等措施，確保信號傳輸準確性。
防護等級：戶外安裝時需達到IP65及以上，防止粉塵與水侵入;腐蝕性介質環境需選用316L不銹鋼或蒙乃爾合金材質。
3. 結構與功能安全
量程選擇：根據SH/T 3005-2016規范，穩定壓力測量時量程應為正常壓力的1/3～2/3;脈沖壓力測量時量程應為正常壓力的1/3～1/2。例如，某化工廠反應釜壓力波動范圍為0.5～1.2MPa，需選用量程為0～2.5MPa的防爆壓力表。
超量程保護：量程超過6.9MPa的壓力表需配置泄壓安全裝置;低量程壓力表需配備真空保護裝置，防止負壓損壞。
阻尼與隔離：測量高粘度、腐蝕性或含固體顆粒介質時，需采用膜片密封式壓力表并配置沖洗裝置，如CDP-Ex模塊式壓力校驗儀在含硫介質中的應用。
二、認*標準與流程
1. 國際認*體系
IECEx認*：國際電工委員會認*體系，適用于全球市場。需提交產品技術規范書、使用說明書、材料清單及生產工藝流程，通過外觀檢測、電氣安全檢測、熱穩定性測試及功能測試。
ATEX指令：歐盟強制性認*，需滿足設備級別(1G/2G/3G)與標志要求，通過第三方實驗室的型式試驗與工廠審查。
北美CSA認*：適用于北美市場，需通過UL標準下的防爆性能測試，包括火花點燃試驗、溫度試驗及機械沖擊試驗。
2. 國內認*流程
申請與受理：企業需向CNAS認可的實驗室提交申請表、營業執照、產品技術文件及樣品。
技術審查：實驗室對產品設計圖紙、電氣連接圖及防爆結構進行合規性評估，重點關注隔爆接合面間隙、本質安全電路參數等。
型式試驗：包括但不限于以下項目：
沖擊試驗：模擬運輸振動，驗*結構完整性。
熱循環試驗：-40℃至+85℃溫度循環，測試密封性能。
過壓試驗：1.5倍*大工作壓力下保持5分鐘，驗*耐壓能力。
工廠審查：檢查生產過程的質量控制措施，如關鍵零部件的追溯性管理、防爆標識的**性標記等。
*書頒發：通過審查后，實驗室頒發防爆合格*，有效期通常為5年，期間需接受年度監督審核。
三、行業實踐與案例分析
1. 典型應用場景
煉油裝置：在催化裂化單元中，采用隔爆型壓力表監測再生器壓力，通過雙法蘭差壓變送器實現遠程傳輸，確保高溫高壓環境下的數據可靠性。
LNG接收站：在-162℃低溫儲罐區，選用帶填充液(氟碳潤滑劑)的防爆壓力表，避免甘油填充液凍結導致的測量誤差。
油氣管道：在長輸管道中，采用本安型無線壓力變送器，通過LoRaWAN協議將數據傳輸至SCADA系統，減少現場布線風險。
2. 事故案例與改進
事故：因未定期校準的防爆壓力表失效，導致反應釜超壓引發輕微爆炸。事后企業建立“三級校準體系”，將校準周期從12個月縮短至6個月，并引入ConST326Ex防爆智能過程校驗儀進行現場校驗，避免類似事故。
某煉油廠合規改造：針對早期安裝的非防爆壓力表，采用正壓型儀表柜進行改造，通過持續充入潔凈空氣維持柜內正壓，使設備符合2區防爆要求。
四、未來發展趨勢
智能化與數字化：集成HART協議或無線通信模塊，實現遠程診斷與預測性維護，如ConST221Ex防爆智能數字壓力表支持藍牙5.0數據傳輸。
材料創新：采用納米涂層技術提升316L不銹鋼的耐腐蝕性，延長設備在強酸堿環境下的使用壽命。
標準化協同：推動IEC 60079與GB 3836標準的互認，減少企業多國認*成本。
結語
防爆壓力表在石油化工行業的合規性設計與認*是保障安全生產的核心環節。企業需嚴格遵循國際國內標準，從防爆型式選擇、環境適應性設計到認*流程管理，構建全生命周期的質量控制體系。通過引入智能化技術、優化材料工藝，可進一步提升設備可靠性與維護效率，為行業高質量發展提供堅實支撐。
