隨著智能建筑技術的快速發展，建筑內給排水系統的自動化、智能化需求日益凸顯。上海上儀股份有限公司研發的雷達物位計憑借其高精度、非接觸式測量、強環境適應性等優勢，成為智能建筑水位控制*域的核心設備。本文結合技術原理與實際案例，探討其在智能建筑水位控制中的創新應用。
一、技術原理與核心優勢

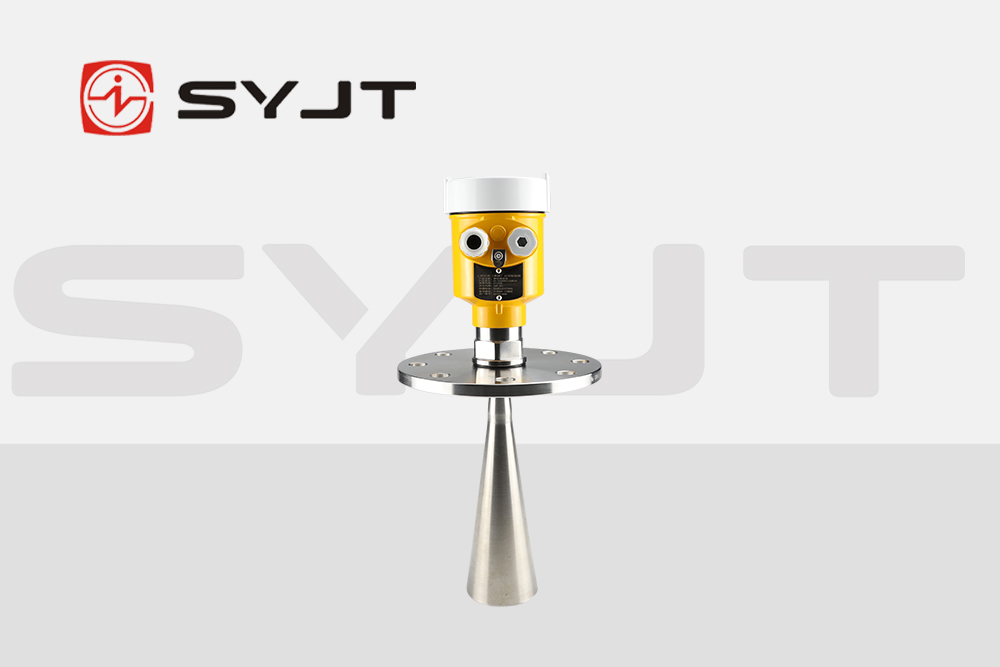

上儀雷達物位計采用毫米波雷達技術，通過發射高頻微波脈沖至水面，并接收反射信號，基于公式 D=2C×T(D 為距離，C 為光速，T 為信號往返時間)計算液位高度。其技術優勢體現在：
非接觸式測量：無需與水體直接接觸，避免傳統浮球、壓力傳感器易受水垢、腐蝕干擾的缺陷，尤其適用于水質復雜或存在漂浮物的場景。
毫米級精度：測量分辨率達1mm，重復性±3mm，可精準捕捉水位波動，滿足高層建筑消防水箱、生活水箱等對液位控制精度要求。
強環境適應性：支持-40℃至200℃寬溫域，抗蒸汽、粉塵干擾，適應地下車庫集水坑、鍋爐房等高溫高濕環境。
智能信號處理：內置自適應濾波算法，可識別虛假回波，在強電磁干擾的工業廠房或存在金屬管道的建筑中仍能穩定工作。
二、智能建筑水位控制場景分析
1. 生活水箱液位控制
痛點：傳統液位計易因水垢附著導致測量誤差，水泵啟停頻繁造成能耗浪費。
解決方案：
上儀雷達物位計安裝于水箱頂部，通過HART協議將液位數據傳輸至樓宇自控系統(BAS)。
控制策略：設定“啟泵水位”“停泵水位”“報警水位”“溢流水位”四級閾值，當液位低于啟泵水位時，BAS自動啟動水泵;高于停泵水位時關閉水泵;接近報警水位時觸發聲光報警，防止溢流。
案例：某超高層建筑生活水箱采用該方案后，水泵啟停次數減少40%，年節電量達1.2萬kWh，且徹底消除溢流事故。
2. 消防水池水位監控
痛點：消防水池需24小時保持水位穩定，傳統人工巡檢存在滯后性。
解決方案：
上儀雷達物位計與消防系統聯動，實時監測水位并上傳至云端平臺。
智能預警：當水位低于消防規范要求的“**有效水位”時，系統自動向物業、消防部門發送報警信息，并聯動啟動備用水源。
數據追溯：平臺記錄歷史水位曲線，支持事故溯源，滿足《建筑設計防火規范》對消防設施數據留存的要求。
3. 地下車庫集水坑排水
痛點：暴雨天氣集水坑水位快速上升，傳統浮球開關易卡滯，導致內澇。
解決方案：
上儀雷達物位計通過導波管安裝于集水坑內，穿透水霧、油污等介質，實時反饋液位至BAS。
聯動控制：當液位達到啟泵水位時，BAS啟動排水泵;水位下降至停泵水位時關閉水泵;若水位持續上升至報警水位，則啟動備用泵并推送報警至物業人員手機。
效果：某商業綜合體應用后，排水響應時間縮短至30秒內，暴雨期間未發生內澇。
三、系統集成與智能優化
上儀雷達物位計可無縫接入樓宇自控系統，實現多維度數據融合與智能決策：
能耗優化：結合用水量預測模型，動態調整水泵運行頻率，避免“大馬拉小車”現象。
預測性維護：通過分析水泵運行時間、液位波動頻率等數據，提前預判設備故障風險。
遠程運維：支持4G/5G無線傳輸，物業人員可通過手機APP遠程查看液位曲線、校準參數，降低運維成本。
四、技術選型與實施建議
選型依據：
量程匹配：根據水箱/集水坑深度選擇量程(如0-70m)。
天線類型：高溫工況(如鍋爐房)選用高溫延長天線;易結晶介質選用平面天線，減少掛料影響。
通信協議：優先選擇HART或PROFIBUS-PA，兼容主流BAS品牌(如西門子、霍尼韋爾)。
安裝要點：
避免安裝在入料口正上方，防止虛假回波干擾。
喇叭天線垂直安裝，距罐壁距離≥罐徑1/6，減少多徑效應。
戶外安裝時加裝防雨罩，延長設備壽命。
五、結論
上儀雷達物位計通過非接觸式測量、高精度數據采集與智能聯動控制，有效解決了傳統水位控制設備精度低、維護成本高、響應滯后等痛點。其在智能建筑中的廣泛應用，不僅提升了水資源管理效率，還為建筑安全、節能降耗提供了技術保障。隨著物聯網、AI技術的進一步融合，雷達物位計將在智慧水務、綠色建筑*域發揮更大價值。
