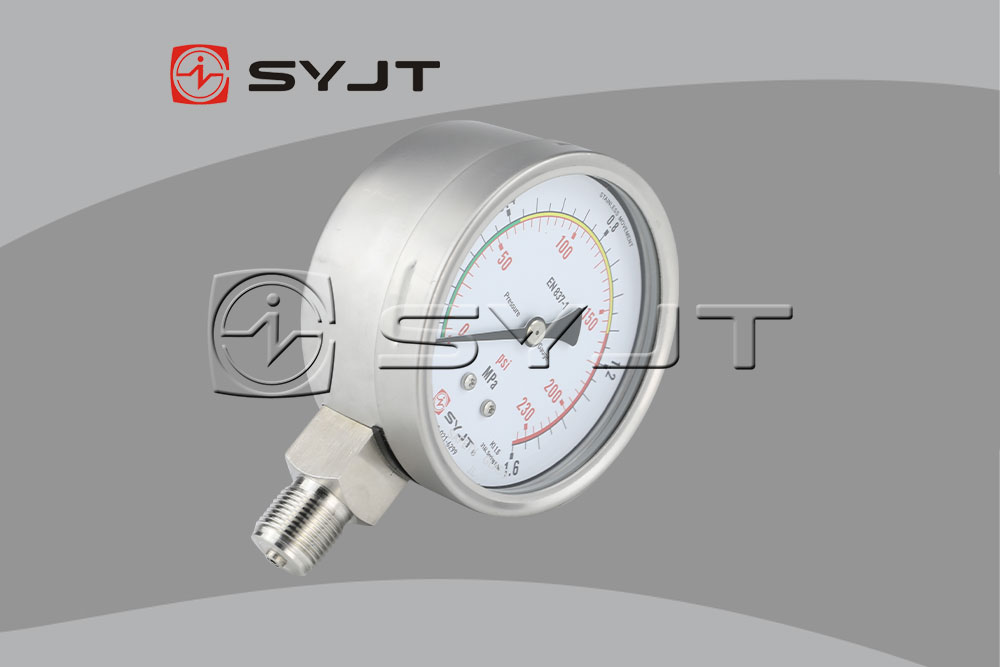

壓力表測量壓力的工作原理主要基于彈性元件的形變原理。具體來說，壓力表通過表內的敏感元件(如波登管、膜盒、波紋管等)在壓力作用下產生彈性形變，再由表內機芯的轉換機構將壓力形變傳導至指針，引起指針轉動來顯示壓力值。以下是詳細的解釋：
一、敏感元件的形變
波登管：這是*常用的敏感元件之一。當被測壓力作用于波登管時，波登管會產生彈性形變，其自由端的位移量與被測壓力的大小成正比。這種形變通過傳動機構被放大并轉化為指針的轉動，從而在表盤上指示出被測壓力。
膜盒和波紋管：這些元件也能夠在壓力作用下產生形變，其形變量同樣與被測壓力成正比。這些形變通過相應的轉換機構被轉化為指針的轉動，實現壓力的測量。
二、傳動機構的作用
傳動機構的作用是將敏感元件的形變轉化為指針的轉動。以彈簧管壓力表為例，其傳動機構主要包括拉桿、扇形齒輪、小齒輪、游絲和指針等部件。當彈簧管產生形變時，拉桿將形變傳遞給扇形齒輪，扇形齒輪再將線位移轉化為角位移，并帶動小齒輪轉動。小齒輪的轉動進一步帶動指針在刻度盤上轉動，從而指示出被測壓力值。
三、其他考慮因素
量程與精度：壓力表的量程和精度是選擇和使用時需要考慮的重要因素。量程應覆蓋被測壓力的范圍，而精度則決定了測量的準確性。
使用環境：不同的使用環境對壓力表的選擇和使用也有影響。例如，在高溫、高壓或腐蝕性介質中使用時，需要選擇具有相應防護等級和耐腐蝕性能的壓力表。
安全性能：為了防止意外事故的發生，壓力表應具有良好的安全性能。例如，一些壓力表在波登管爆裂等緊急情況下，內部壓力會通過溢流孔向外界釋放，以防止玻璃面板的爆裂。
四、總結
壓力表通過表內的敏感元件在壓力作用下產生彈性形變，再由傳動機構將形變轉化為指針的轉動來顯示壓力值。其工作原理簡單可靠，廣泛應用于各種工業過程控制和技術測量*域。在選擇和使用壓力表時，需要考慮量程、精度、使用環境和安全性能等因素以確保測量的準確性和可靠性。
