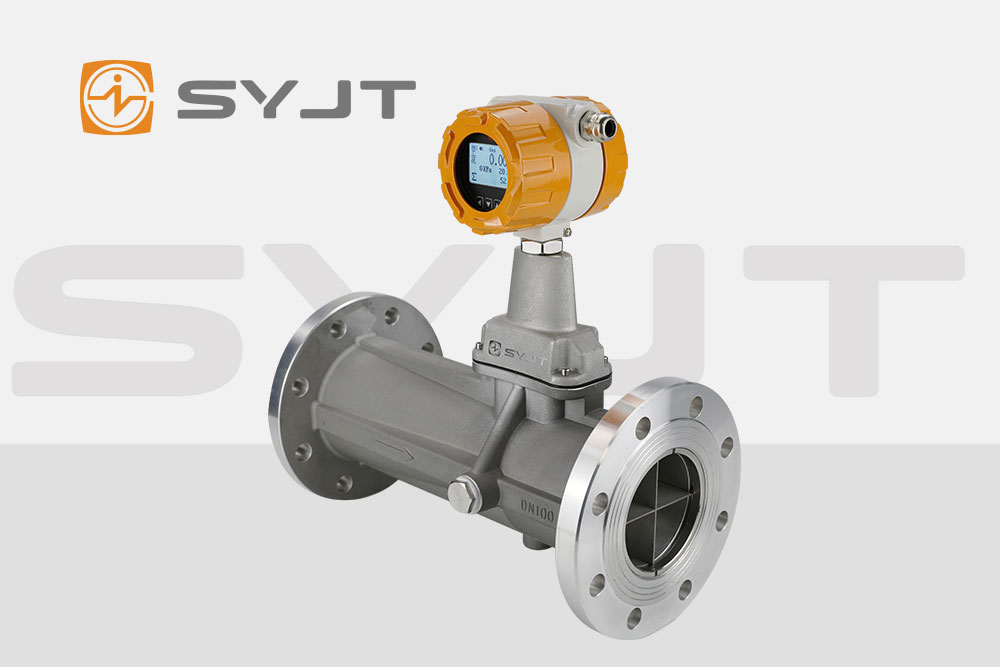

上儀旋進旋渦流量計通過流體動力學與智能電子技術的深度融合，以無機械運動部件、抗干擾能力強、量程比寬等特性，實現了對傳統渦輪、容積式流量計的技術顛覆，成為工業流量測量的革命性解決方案。
一、為何傳統流量計依賴機械部件?
傳統渦輪流量計通過葉輪旋轉計數流量，容積式流量計依賴齒輪嚙合計量體積，二者均依賴機械運動部件實現測量。其核心問題在于：
機械磨損：長期運行導致部件間隙增大，測量精度衰減;
介質適應性差：腐蝕性氣體或含顆粒流體易造成卡滯;
維護成本高：需定期拆解清洗、更換易損件;
量程受限：低流速下葉輪停轉，高流速時機械強度不足。
對比：上儀旋進旋渦流量計采用流體振動原理，通過螺旋導流葉片強制流體形成旋渦進動，無任何機械運動部件，從根本上規避了傳統方案的物理?yè)p耗問題。
二、無機械部件如何實現高精度測量?
上儀旋進旋渦流量計的核心技術突破在于：
旋渦進動效應：流體通過螺旋導流葉片后，在文丘里管收縮段加速形成強制旋渦，進入擴散段時產生二次回流，形成陀螺式進動。其進動頻率與流速呈線性正比關系，不受流體密度、粘度影響;
雙檢測抗干擾技術：采用壓電傳感器與超聲波傳感器同步監測旋渦信號，通過數字濾波算法剔除管道振動、壓力波動干擾，信號信噪比提升3倍以上;
智能補償算法：內置高精度壓力、溫度傳感器，實時采集介質參數，結合壓縮因子修正模型，自動將工況流量轉換為標況流量，測量誤差≤±0.5%。
對比：傳統渦街流量計僅依賴單壓電傳感器，易受機械振動干擾導致“自激跳數”;渦輪流量計在低流速下葉輪停轉，無法連續測量。
三、如何突破傳統流量計的量程與直管段限制?
上儀旋進旋渦流量計通過流場優化與信號處理創新，實現了兩大突破：
超寬量程比：通過優化螺旋葉片角度與擴散段錐角，使流量測量范圍達到1:30(傳統孔板流量計僅1:10)，可在0.3m/s至30m/s流速區間穩定工作;
短直管段需求：采用CFD仿真優化流場分布，將前直管段需求從常規5D縮短至3D，后直管段縮短至1D，適應狹小安裝空間。
對比：傳統孔板流量計需前后10D直管段消除旋流，容積式流量計在流速波動超過±15%時即產生計量誤差。
四、無機械部件如何保障長期穩定性?
上儀旋進旋渦流量計通過材料與結構設計創新，解決了三大可靠性難題：
耐腐蝕結構：采用316L不銹鋼或鈦合金殼體，配合聚四氟乙烯內襯，可耐受氫氣滲透、液氧低溫(-196℃)等極端工況;
自校準功能：內置標準體積管與壓力發生器，支持定期自動校準，消除傳感器漂移;
低功耗設計：3V鋰電池續航超5年，支持24VDC外接電源，斷電數據通過EEPROM**保存。
對比：傳統渦輪流量計葉輪軸承壽命僅2-3年，容積式流量計齒輪間隙每半年需調整一次。
五、智能集成如何簡化工業應用?
上儀旋進旋渦流量計通過機電一體化設計，實現了三大功能集成：
三參數同步測量：內置流量、壓力、溫度傳感器，表頭液晶屏直接顯示工況/標況體積流量、介質壓力、溫度;
無線通信能力：集成LoRa或NB-IoT模塊，支持1.2km遠程數據傳輸，可通過因特網或電話網絡實現遠程監控;
防盜安全設計：采用多級密碼保護，防止參數篡改，歷史數據存儲長達1年。
對比：傳統流量計需外接壓力變送器、溫度傳感器及流量積算儀，系統復雜度高，數據孤島現象嚴重。
技術顛覆的本質：從物理測量到智能感知
上儀旋進旋渦流量計的技術革命，本質上是將流量測量從“機械運動計數”升級為“流體振動特征識別”，通過智能算法與材料科學的突破，實現了測量精度、可靠性、適用性的全面提升。其無機械部件設計不僅降低了維護成本，更通過抗干擾、寬量程、智能補償?shù)忍匦?，重新定義了工業流量測量的技術標準。隨著量子計算、深空探測等*域?qū)Ω呔攘髁靠刂频男枨笤鲩L(zhǎng)，這一技術或?qū)⑼苿?dòng)更多行業進入智能計量時代。
