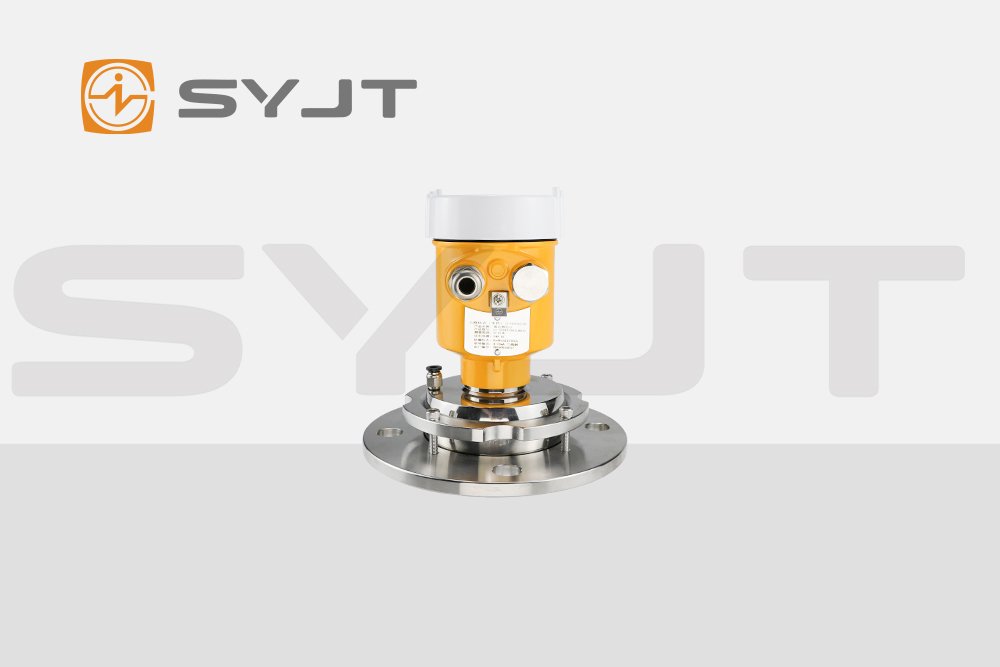

上儀雷達液位計通過發射高頻電磁波并接收反射信號，利用時間飛行原理(ToF)計算液位高度。其核心邏輯可拆解為“發射-反射-接收-處理”四步，結合抗干擾算法與硬件優化，實現毫米級精度測量。以下從技術原理、關鍵技術、與傳統方案對比三個維度展開分析。
一、時間飛行原理：如何通過電磁波計算液位?
上儀雷達液位計采用24GHz毫米波雷達技術，發射高頻電磁波(波長僅12.5mm)，以光速(3×10? m/s)傳播至液面后反射。接收器捕捉反射波，通過測量電磁波從發射到接收的時間差(T)，結合公式 D = C×T/2(D為液面到天線的距離，C為光速)，計算出液位高度。例如，若時間差為1納秒，則液面距離為0.15米。
與傳統雷達對比：
普通雷達：多采用6GHz或26GHz頻段，波束角較寬(約10°)，易受罐壁、攪拌器等干擾。
上儀雷達：24GHz高頻窄波束設計(波束角≤3°)，聚焦液面反射信號，減少干擾，信號穿透粉塵層穩定性提升40%。
二、抗干擾技術：如何過濾虛假信號?
工業場景中，蒸汽、泡沫、粉塵等會形成虛假回波，干擾真實液位信號。上儀通過三大技術實現抗干擾：
動態回波分析算法
內置智能軟件實時分析回波強度、時間序列及空間分布，自動過濾干擾信號。例如，在煉油廠常減壓塔中，高溫蒸汽與液面波動產生多重反射，算法可保留真實液位數據，測量誤差控制在±1mm以內。
硬件防護與信號增強
天線設計：采用耐高溫天線(如PTFE或陶瓷材質)，工作溫度范圍擴展至-40℃~+350℃，壓力耐受達4MPa。
信號增益：針對低介電常數介質(如液化天然氣，介電常數≈1.7)，通過增加信號增益(*大80dB)與延長積分時間(*長10秒)，提升回波信號強度。
軟件濾波與波束成形
自適應陷波濾波器：實時監測并濾除特定頻率干擾(如50Hz工頻諧波)。
數字波束成形(DBF)芯片：實時調整波束方向，結合CLEAN算法(時頻分析)，迭代去除強干擾回波。例如，在水庫閘口監測中，該算法使水位測量誤差從±15mm降至±3mm。
三、與超聲波液位計對比：為何雷達更適應復雜工況?
對比維度上儀雷達液位計超聲波液位計
測量原理電磁波反射，不受介質密度、溫度影響依賴空氣傳播的機械波，易受風、溫度影響
抗干擾能力穿透蒸汽、泡沫、粉塵，適應強腐蝕環境液體含氣泡或雜質時誤差增大
測量范圍0~70米(量程可達120米)通?！?0米
溫度/壓力耐受-40℃~+350℃，壓力達400bar通常-20℃~+80℃，壓力≤10bar
維護成本無可動部件，壽命長，維護量低需定期清潔傳感器，維護頻率較高
核心優勢：
雷達液位計通過電磁波測量，無需介質傳播，因此不受介質密度、溫度、壓力變化影響，且能穿透蒸汽、泡沫等干擾層。而超聲波液位計依賴空氣傳播，環境適應性較弱，尤其在高溫高壓或含雜質場景中易失效。
四、技術升級方向：智能化與集成化
上儀雷達液位計正通過以下技術融合提升性能：
無線通信集成：支持LoRa、NB-IoT協議，實現遠程監控與數據傳輸，減少布線成本與電磁干擾風險。
預測性維護：內置傳感器狀態監測模塊，提前預警天線污染、信號衰減等問題，平均無故障時間(MTBF)提升至50000小時。
AI算法融合：基于SVM(支持向量機)算法構建干擾特征庫，包含脈沖寬度、重復頻率等12個參數，干擾識別準確率達98.7%，虛假報警率降低76%。
總結：上儀雷達液位計以高頻窄波束設計、動態回波分析算法為核心，結合硬件防護與軟件濾波，構建了覆蓋全工業場景的抗干擾體系。其技術優勢不僅體現在測量精度與穩定性上，更通過智能化升級降低了維護成本，為工業自動化提供了高效、可靠的液位測量解決方案。
