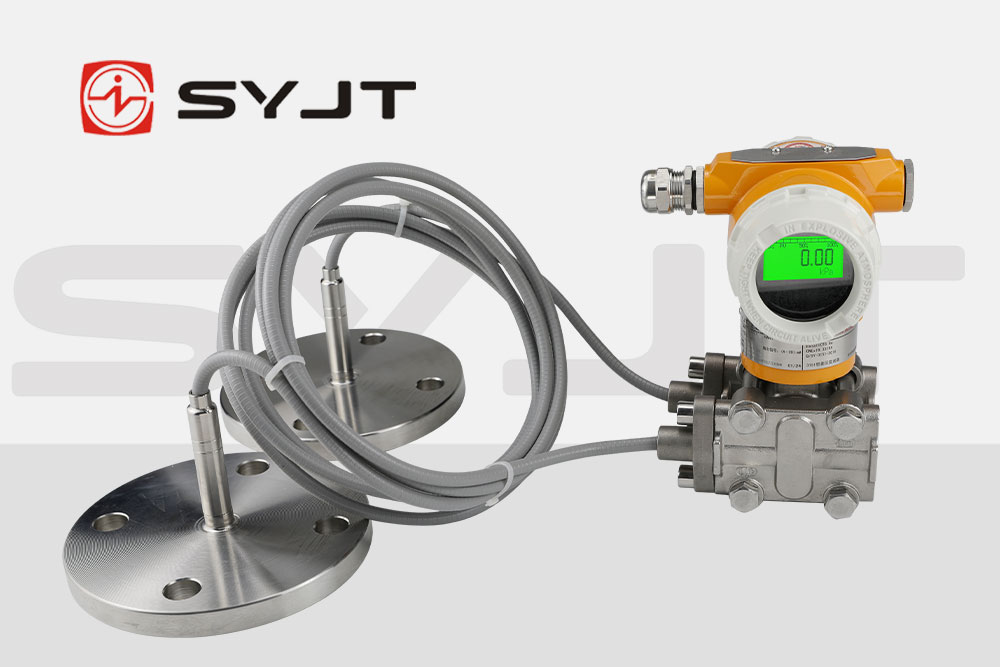

一、雙法蘭液位變送器的基本原理
雙法蘭液位變送器，也叫雙法蘭液位計，是一種常用的液位測量儀器，其明顯特征是有兩個法蘭。它的基本原理基于泊松定理，即在一個完全封閉的管道中，容積不變。當管道中液體的流動造成管道橫截面積變化時，管道內液位將發生變化，且變化的高度與液體體積的比例相同。因此，通過測量液位高度，可以推算出液體的體積或質量等參數。
雙法蘭液位變送器通過測量液體在管道中的高度來確定液位高度。它主要由法蘭、玻璃管、密封墊、液位標志、浮球、導管、閥門等組成。其測量原理是通過負壓差實現對容器液位的測量，即當容器中的液位發生變化時，會引起兩個法蘭之間的壓力差變化，這個壓力差被變送器感知并轉換為電信號輸出，從而實現對液位的測量。
二、雙法蘭液位變送器的實踐應用
量程及遷移量的計算
雙法蘭液位變送器的量程和零點遷移量與其安裝位置有關，但主要取決于高低法蘭的中心距。在安裝完畢后，可以通過已知的設計參數(如高低法蘭中心距、毛細管封入液的密度、測量范圍等)來計算變送器的量程范圍和零點遷移量。
量程的計算公式通常為：量程=ρgL，其中ρ為介質密度，g為重力加速度，L為測量范圍。
零點遷移量的計算公式相對復雜，但可以通過理論計算或工程經驗方法獲得。理論計算方法需要考慮高低法蘭的位置、介質密度等因素;而工程經驗方法則是根據變送器液晶顯示的壓力值來確定零點遷移量。
安裝與調試
雙法蘭液位變送器的安裝應遵循一定的規范，以確保其測量準確性和穩定性。例如，在安裝時應避免液體的沖擊(水錘現象)，以防止傳感器過壓損壞;同時，傳感器的導壓管應安裝在溫度波動小的地方，以避免溫度變化對測量精度的影響。
在調試過程中，需要對變送器進行零點校準和量程校準，以確保其測量準確。此外，還需要檢查防爆軟管和防爆接線盒等是否復原完好，以防止故障頻繁發生。
使用與維護
在使用過程中，應定期檢查雙法蘭液位變送器的運行狀態，包括檢查儀表電纜是否接地、盒內是否積水等。對于發現的問題應及時處理，以確保儀表的正常運行。
在維護方面，應定期對儀表進行清潔和保養，以防止灰塵和污垢對測量精度的影響。同時，還需要注意對儀表進行防凍和防腐處理，以延長其使用壽命。
三、常見故障及處理方法
DCS無指示
可能原因：電源保險燒斷、儀表電纜接地、儀表本身故障(如電路板壞、膜盒壞、接線端子接地等)、安全隔離柵燒壞、計算機模件通道故障、供電電壓太低等。
處理方法：檢查電源保險并更換新的;檢查儀表電纜并排除接地故障;檢查儀表并排除其故障或更換新的;檢查其安全隔離柵并更換新的;由工藝告知計算機處理;檢查電路并排除其相應故障。
儀表變化不靈敏
可能原因：阻尼過大、正負壓膜盒處有雜質堵塞或不暢通等。
處理方法：調整阻尼;疏通并把雜質排放干凈。
儀表波動較大
可能原因：阻尼過小、工藝本身就波動、PID參數調節不當?shù)取?/p>
處理方法：調整阻尼;和工藝一起確認波動原因;協助工藝調整PID參數。
綜上所述，雙法蘭液位變送器是一種性能穩定、測量準確的液位測量儀器。通過對其基本原理、實踐應用、常見故障及處理方法的全面了解，可以更好地掌握其使用與維護方法，確保其在實際應用中的準確性和穩定性。
